wire rope

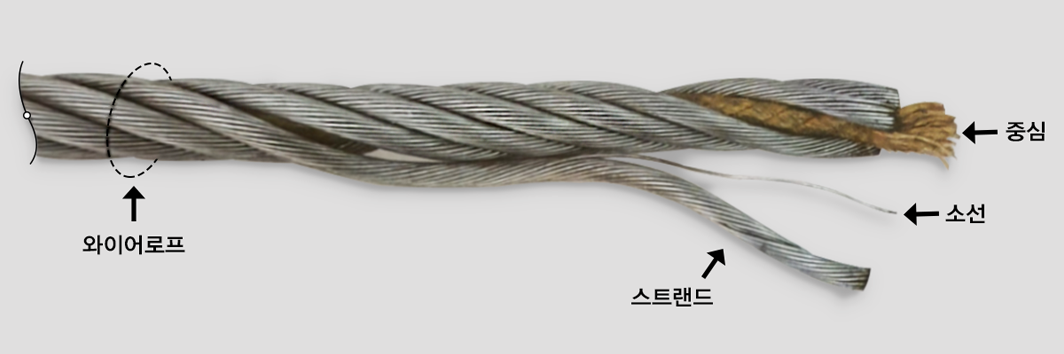

와이어로프의 구조
고객의 완벽한 사업을 위한 최고의 제품

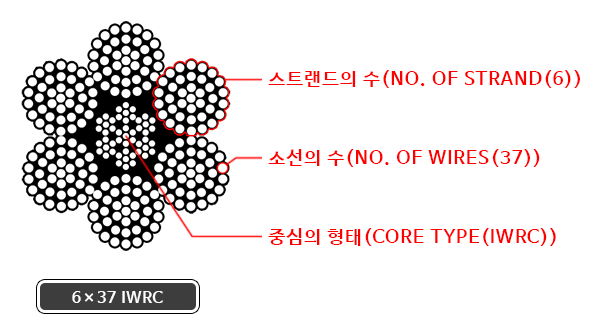

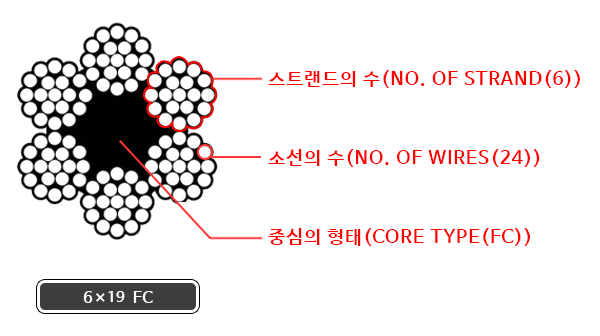

와이어로프의 표기와 방법

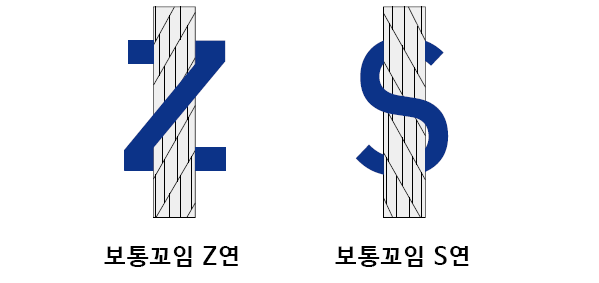

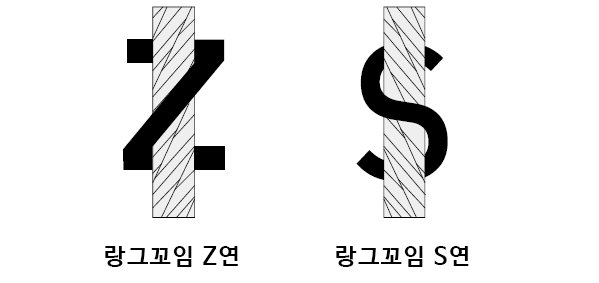

로프 꼬임의 종류 / 방향
오른쪽 꼬임인 Z연과 왼쪽 꼬임인 S연이 있으며 보통 한 종류의 꼬임 방향만 사용할 때에는 Z연을 사용한다. S연은 훅크 블록이 큰 경우 자전 방지 목적으로 Z연과 균형을 유지하기 위해 사용된다.
- 소선(Wire)
로프를 구성하는 1가닥의 선
- 심선(Steel Core)
스트랜드를 구성하는 가장 중심의 소선
- 스트랜드(Strand)
심선과 소선의 조합으로 로프의 중간 단계, 각 종류에 따라 3~8개 정도로 이루어지며, 각각의 재료와 갯수에 따라 활용 용도가 달라진다.
- 중심(로프코아)
로프의 중심에는 반드시 형태를 유지할 수 있는 심이 사용되며 사용 재질에 따라 크게 섬유심(FIBER CORE)과 철심(STEEL CORE)으로 구분된다.
소선인장에 따른 구분
| 구 분 | 적 요 |
|---|---|
| E종 (135kg/mm²(1320N/mm2) 급 | 엘리베이터 로프에 많이 사용 |
| G종 (150kg/mm²(1470N/mm2) 급 | 일반슬링용, 6X24 제품에 많이 사용 |
| A종 (165kg/mm²(1620N/mm2) 급 | 엘리베이터 로프 및 수문용에 많이 사용 |
| B종 (180kg/mm²(1770N/mm2) 급 | 철심 제품에 많이 사용 |
| C종 (195kg/mm²(19200N/mm2) 급 | 19X7 등 다층연 로프에 많이 사용 |
| 특C종 (220kg/mm²(2160N/mm2) 급 | 강도를 요구하는 특수로프에 사용 |
심(芯 CORE)
- 강심(鋼芯, Steel Core)
① IWRC (Independent Wire Rope Core)
7X7 구성의 와이어 로프를 심으로 사용한다.
② IWSC (Independent Wire Strand Core)
스트랜드(STRAND)와 동일한 구성의 스트랜드를 심으로 사용한다.
- 섬유심(纖維芯, Fiber Core)
① 천연섬유
Jute, Manila, Sisal, Cotton 등이 있음
② 화학섬유
Poly-Propylene, Poly-Ethylene, Nylon 등이 있음
도유(途油, LUBRICATION)
- 도유의 종류
적유(赤油, Petrolatum Base Grease)
적유를 로프 및 심에 도유한다.
흑유(黑油, Asphaltum Base Grease)
흑유를 로프 및 심에 도유한다.
| 그리스 도포량에 따른 표시방법 | |||
|---|---|---|---|
| 도유종류 | 표시방법 | 비고 | |
| 적유 | 흑유 | ||
| 무도유 | - | - | 그리스 사용하지 않음 |
| DRY | - | - | 방청유 사용 |
| 가벼운 도유 | A-1 | B1 | 오일도포 소량 |
| 보통 도유 | A-2 | B2 | 일반적인 도포방법 |
| 두꺼운 도유 | A-3 | B3 | 오일도포량 많음 |
| 특수 도유 | FISHING용 | - | 고객요구사항 |

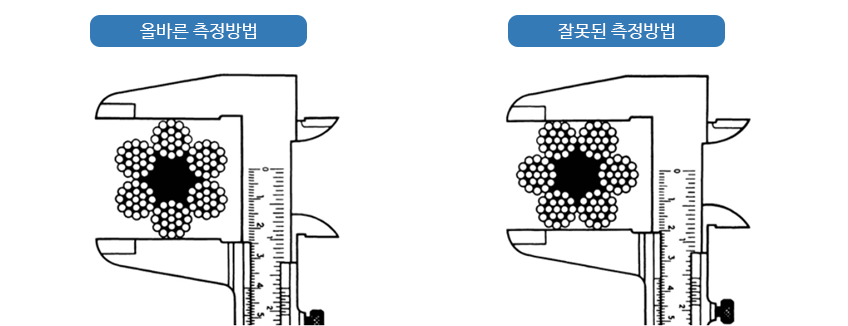

지름 측정 방법
| 로프경 허용차 (KS D3514) | |
|---|---|
| 로프경 10mm 이상 | 공칭경의 + 7% ~ 0% |
| 로프경 10mm 미만 | 공칭경의 + 10% ~ 0% |
