Sling Belt/Round Sling

운반하역기기 - 슬링벨트 / 라운드슬링
고객의 완벽한 사업을 위한 최고의 제품

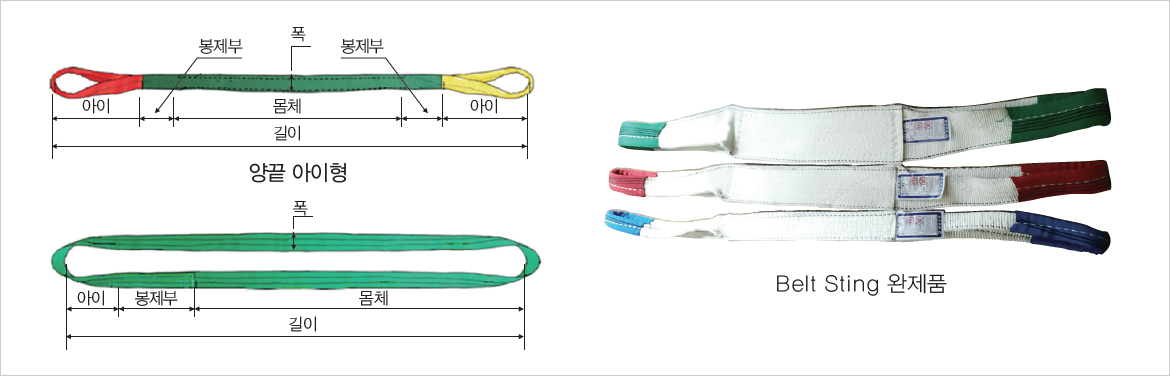

슬링벨트

"슬링벨트(Sling Belt)"이란 크레인의 훅이나 기타 권상기구에 하물을 달기 위한 것으로 봉제된 웹 요소로 구성된 제품입니다.

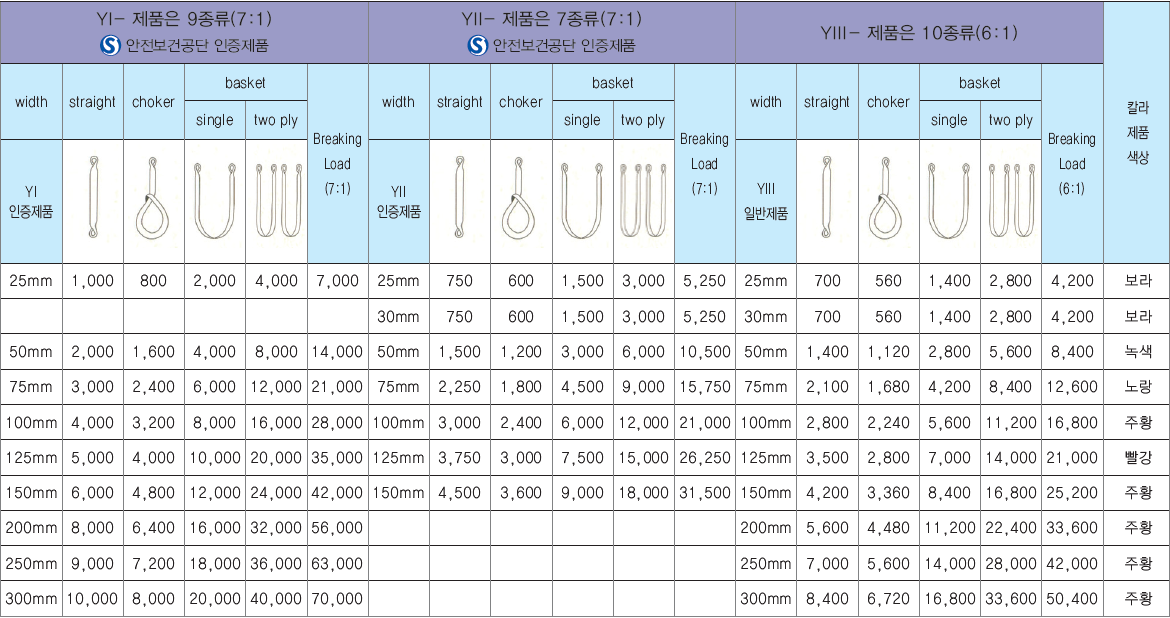

제품별안전하중

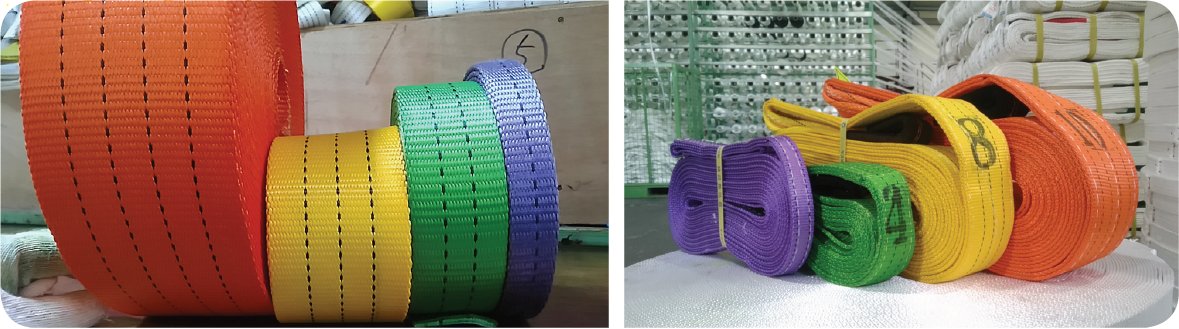

YⅠ(25mm~300mm) 칼라원단과 제품군
YⅡ(25mm~150mm)와 YⅢ(25mm~300mm) 제품군

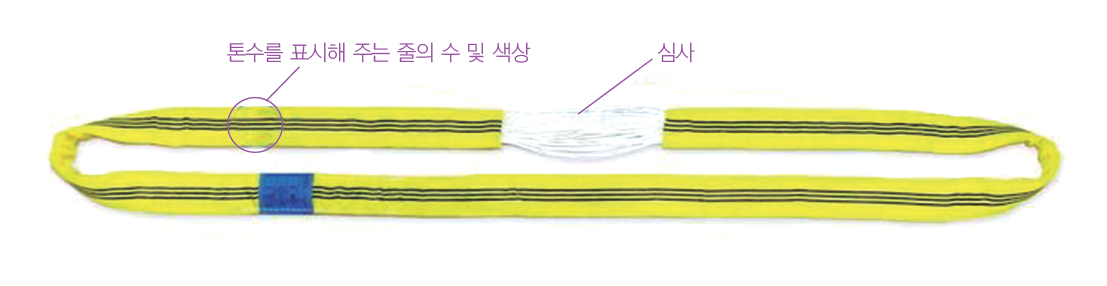

엔드리스형 라운드슬링

폴리에스타(100%)로 제조되어 안전율은 7:1, 6:1, 5:1로 구성되어 있으며 표피는 원통형 튜브식으로 제조되었습니다.

10톤 이상의 높은 톤수 표피는 이중 튜브 방식의 표피를 사용하여 보다 견고하고 오래 갑니다.

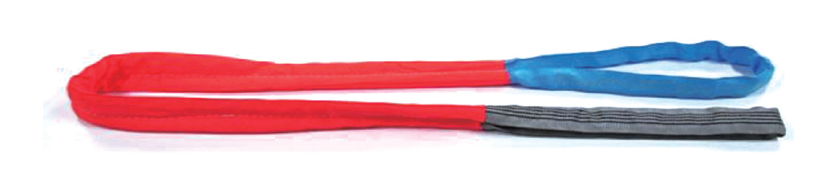

아이형 라운드슬링

아이타입의 Round Sling은 부드러우면서도 Round Sling의 핵심이라고 할 수 있는 심선에 봉재선이 없어 어떠한 제품도 S마크 규정에 준하는 강성을 지니고 있으며, 몸통부의 소손이 있을 시 저렴한 비용으로 수선 교 체가 용이합니다.

아이부는 심을 감싸고 있는 표피 1과 제품별 톤수를 나라내어 주는 표피2, 몸통을 감싸고 있는 2중 3중의 표피 로 구성되어 있으면서도 강력하고 부드러운 아이형 라운드 슬링입니다.

주로 건설 현장의 Tower Crane 및 각종 Cargo Crane에 적합합니다.

기존의 아이형(eye to eye) Round Sling은 몸통보가 둥근 원형 형태로 이루어져 있어 물체 체결 시 미끄러 지는 단점이 있는데, 이 점을 방지할 수 있도록 Belt Sling 처럼 평면 상태로 표면적을 극대화한 제품으로써 운 반 시 보다 안정적이고 편리하게 사용할 수 있습니다.

제품도표
안전 사용 하중
W.L.L
COLOR VERTICAL CHOKER BASKET
WLL x 100% WLL x 80% WLL x 140% WLL x 100% WLL x 200%
1톤 보라 1.000 800 1.400 1.000 2.000
2톤 녹색 2.000 1.600 2.800 2.000 4.000
3톤 노랑 3.000 2.400 4.200 3.000 6.000
4톤 회색 4.000 3.200 5.600 4.000 8.000
5톤 빨강 5.000 4.000 7.000 5.000 10.000
6톤 갈색 6.000 4.800 8.400 6.000 12.000
8톤 파랑 8.000 6.400 11.200 8.000 16.000
10톤 오렌지 10.000 8.000 14.000 10.000 20.000
15톤 오렌지 15.000 12.000 21.000 15.000 30.000
20톤 20.000 16.000 28.000 20.000 40.000
25톤 25.000 20.000 35.000 25.000 50.000
30톤 30.000 24.000 42.000 30.000 60.000
35톤 35.000 28.000 49.000 35.000 70.000
40톤 40.000 32.000 56.000 40.000 80.000

단위 : KG

제품구성

청색 아이부 : 청색 아이부는 심을 전체적으로 감싸고 있는 표피

오렌지 몸통부 : 청색 표피를 보호하면서 식별이 용이하도록 되어 있음

그레이 톤수 표시부 : 청색 표피를 보호하면서 지정된 톤수의 표시를 나타냄
