와이어로프의 종류
- 철심 와이어로프
고객의 완벽한 사업을 위한 최고의 제품

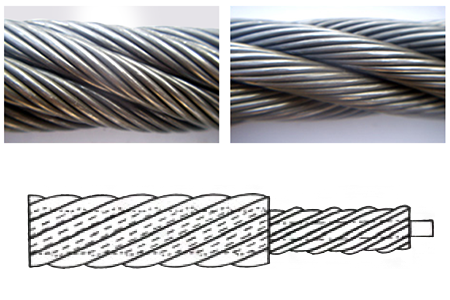

철심 와이어로프란 왼쪽 그림과 같이 스트랜드 내의 모든 소선을 각 층이 모두 동일한 핏치 즉 평행으로 꼬아 각 층의 소선이 선접촉의 형태를 이루도록 제조한 로프이다.
- 각 층별 소선간에 선접촉을 이루므로 소선간 내부 마모가 적다.
- 각 층별로 요철부위에 평행하게 선접촉으로 꼬여 있어 형태 변형이 적다.
- 굴곡에 의한 로프 피로가 적다.
- 유효 단면적이 크므로 동일 사이즈의 일반연 로프보다 절단하중이 크다.
- 일반연 로프에 비해 뻣뻣하다. (유연성이 작다.)
- 주로 Crane용으로 사용이 적합하다.

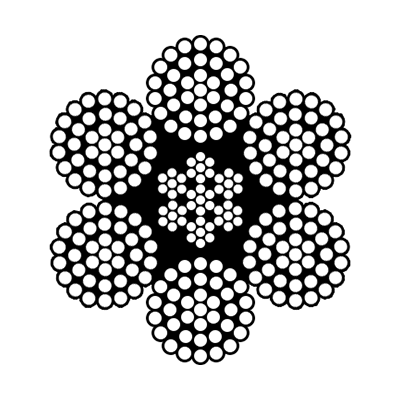

6×FI(25) IWRC
KS 4호, 도금
선박용, 어업용, 예인용, 기중기용
토목공사용, 일반용
선박용, 어업용, 예인용, 기중기용
토목공사용, 일반용
| 지름(mm) | 5절단하중(t) B종 | 단위중량(kg/m) |
| 8 |
4.30 | 0.275 |
| 9 | 5.45 | 0.348 |
| 10 | 6.72 | 0.430 |
| 11.2 | 8.44 | 0.539 |
| 12 | 9.68 | 0.619 |
| 12.5 | 10.5 | 0.672 |
| 14 | 13.2 | 0.843 |
| 16 | 17.2 | 1.10 |
| 18 | 21.8 | 1.39 |
| 19 | 24.8 | 1.552 |
| 20 | 26.9 | 1.72 |
| 22 | 33.7 | 2.16 |
| 24 | 38.8 | 2.476 |
| 25 | 42.0 | 2.69 |
| 26 | 45.5 | 2.906 |
| 28 | 52.7 | 3.37 |
| 30 | 60.5 | 3.87 |
| 32 | 68.9 | 4.40 |
| 34 | 77.7 | 4.97 |
| 36 | 87.2 | 5.57 |
| 38 | 97.1 | 6.21 |
| 40 | 108 | 6.88 |
| 42 | 119 | 7.77 |
| 45 | 136 | 8.71 |
| 50 | 168 | 10.80 |
| 56 | 211 | 13.5 |
| 60 | 242 | 15.5 |
