와이어로프의 종류
- 비자전로프(헤라클레스)
고객의 완벽한 사업을 위한 최고의 제품
비자전 로프의 정의
로프는 다수의 소선을 나선상으로 꼬아 만들기 때문에 로프에 하중이 가해지면 풀리는 방향으로 회전하려는 성질(자전성)을 가진다. 이러한 로프의 자전성을 적게 제조한 로프를 비자전 로프라고 한다.
비자전 로프 _다층연 로프
다층연 로프는스트랜드를 2층 또는 3층으로 꼬아 만들어 각 층별로 꼬임방향을 반대로 하여 로프의 자전성을 최소화시킨 로프를 말한다.
- 로프 표면이 평활하고 유연성이 우수하다.
- 일반로프에 비해 절단하중이 높다.
- 소선이 단선되더라도 돌출되는 현상이 적어 설비 손상이 적다.
- 비자전성이 우수하다.
- 주로 고양정 Crane에 사용된다.
종류
| 18x7 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| mm | inch | A종 (1620N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | IPS | EIPS | |
| 10 | 5.59 | 6.10 | 6.61 | 40.00 | |||
| (11.11) | 7/16 | 7.09 | 7.85 | 49.11 | |||
| (12.7) | 1/2 | 9.25 | 10.3 | 63.99 | |||
| 14 | 10.9 | 11.9 | 12.9 | 81.85 | |||
| (14.29) | 9/16 | 11.7 | 13.0 | 81.85 | |||
| (15.88) | 5/8 | 14.4 | 16.0 | 101.2 | |||
| 16 | 14.3 | 15.6 | 16.9 | 101.2 | |||
| 18 | 18.2 | 19.8 | 21.5 | 130.0 | |||
| (19.05) | 3/4 | 20.9 | 23.0 | 144.4 | |||
| 20 | 22.3 | 24.4 | 26.4 | 160.0 | |||
| (22.23) | 7/8 | 28.3 | 31.4 | 196.4 | |||
| 22.4 | 28.0 | 30.6 | 33.1 | 196.4 | |||
| 25 | 34.9 | 38.1 | 41.3 | 257.5 | |||
| (25.4) | 1 | 37.0 | 41.0 | 257.5 | |||
| 28 | 43.8 | 47.8 | 51.8 | 325.9 | |||
| (28.58) | 1-1/8 | 46.9 | 51.9 | 325.9 | |||
| 30 | 50.3 | 54.9 | 59.4 | 360.0 | |||
| 31.5 | 55.5 | 60.5 | 65.5 | 360.0 | |||
| (31.75) | 1-1/4 | 57.9 | 64.0 | 401.8 | |||
| 33.5 | 62.8 | 68.4 | 74.1 | 450.0 | |||
| (34.93) | 1-3/8 | 70.1 | 77.6 | 486.6 | |||
| 35.5 | 70.5 | 76.8 | 83.2 | 504.0 | |||
| 37.5 | 78.7 | 85.7 | 92.8 | 562.0 | |||
| (38.1) | 1-1/2 | 83.3 | 92.5 | 578.9 | |||
| 40 | 89.4 | 97.6 | 105.7 | 640.0 | |||
| 19x7 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| mm | inch | A종 (1620N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | IPS | EIPS | |
| 10 | 6.00 | 6.54 | 7308 | 46.20 | |||
| (11.11) | 7/16 | 7.09 | 7.85 | 52.09 | |||
| (12.7) | 1/2 | 9.25 | 10.3 | 66.97 | |||
| 14 | 11.7 | 12.8 | 13.9 | 86.31 | |||
| (14.29) | 9/16 | 11.7 | 13.0 | 86.31 | |||
| (15.88) | 5/8 | 14.4 | 16.0 | 105.7 | |||
| 16 | 15.4 | 16.8 | 18.2 | 105.7 | |||
| 18 | 19.5 | 21.3 | 23.0 | 150.0 | |||
| (19.05) | 3/4 | 20.9 | 23.0 | 151.8 | |||
| 20 | 24.0 | 26.2 | 28.3 | 185.0 | |||
| (22.23) | 7/8 | 28.3 | 31.4 | 206.9 | |||
| 22.4 | 30.1 | 32.8 | 35.6 | 232.0 | |||
| 25 | 37.5 | 40.9 | 44.3 | 270.8 | |||
| (25.4) | 1 | 37.0 | 41.0 | 270.8 | |||
| 28 | 47.0 | 51.3 | 55.5 | 342.3 | |||
| (28.58) | 1-1/8 | 46.9 | 51.9 | 342.3 | |||
| 30 | 54.0 | 58.9 | 63.8 | 416.0 | |||
| 31.5 | 59.5 | 64.9 | 70.3 | 421.7 | |||
| (31.75) | 1-1/4 | 57.9 | 64.0 | 422.6 | |||
| 33.5 | 67.3 | 73.4 | 79.5 | 469.6 | |||
| (34.93) | 1-3/8 | 70.1 | 77.6 | 510.4 | |||
| 35.5 | 75.6 | 82.4 | 89.3 | 582.0 | |||
| 37.5 | 84.4 | 91.9 | 99.6 | 602.8 | |||
| (38.1) | 1-1/2 | 83.3 | 92.5 | 607.2 | |||
| 40 | 95.9 | 104.6 | 113.4 | 670.9 | |||
| 34x7 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| mm | inch | A종 (1620N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | IPS | EIPS | |
| 14 | 10.9 | 11.9 | 12.9 | 79.85 | |||
| (15.88) | 5/8 | 14.4 | 16.0 | 102.7 | |||
| 16 | 14.3 | 15.6 | 16.9 | 104.3 | |||
| 18 | 18.1 | 19.8 | 21.4 | 132.0 | |||
| (19.05) | 3/4 | 20.9 | 23.0 | 147.1 | |||
| 20 | 22.4 | 24.4 | 26.5 | 163.0 | |||
| (22.23) | 7/8 | 28.3 | 31.4 | 193.0 | |||
| 25 | 35.0 | 38.2 | 41.3 | 254.6 | |||
| (25.4) | 1 | 37.0 | 41.0 | 257.7 | |||
| 28 | 43.9 | 47.9 | 51.8 | 313.0 | |||
| (28.58) | 1-1/8 | 46.9 | 51.9 | 326.1 | |||
| 30 | 50.4 | 54.9 | 59.5 | 416.6 | |||
| (31.75) | 1-1/4 | 57.9 | 64.0 | 466.6 | |||
| (34.93) | 1-3/8 | 70.1 | 77.6 | 564.7 | |||
| 40 | 89.6 | 97.6 | 106 | 670.3 | |||
| 35x7 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| mm | inch | A종 (1620N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | IPS | EIPS | |
| 14 | 11.7 | 12.7 | 13.8 | 84.32 | |||
| (15.88) | 5/8 | 14.4 | 16.0 | 108.4 | |||
| 16 | 15.2 | 16.6 | 18.0 | 110.0 | |||
| 18 | 19.3 | 21.0 | 22.8 | 139.0 | |||
| (19.05) | 3/4 | 20.9 | 23.0 | 156.1 | |||
| 20 | 23.8 | 25.9 | 28.0 | 172.0 | |||
| (22.23) | 7/8 | 28.3 | 31.4 | 212.7 | |||
| 25 | 37.1 | 40.5 | 43.9 | 269.1 | |||
| (25.4) | 1 | 37.0 | 41.0 | 277.7 | |||
| 28 | 46.6 | 50.8 | 55.1 | 337.0 | |||
| (28.58) | 1-1/8 | 46.9 | 51.9 | 351.1 | |||
| 30 | 53.5 | 58.4 | 63.3 | 387.0 | |||
| (31.75) | 1-1/4 | 57.9 | 64.0 | 433.5 | |||
| (34.93) | 1-3/8 | 70.1 | 77.6 | 524.7 | |||
| 40 | 95.2 | 104 | 113 | 688.0 | |||
비자전 로프_싱글 로프
싱글 로프는스트랜드 개수를 4개로 줄여 일반 6연 로프에 비해 자전성을 감소화한 로프를 말한다.
- 로프 형태가 파괴되는 현상이 일어나지 않는다.
- 일반로프에 비해 비자전성이 우수하다.
- 주로 고양정 Crane, 1본 슬링 Crane, 송전가설용 리드용 및 심해관측용으로 사용된다.
종류

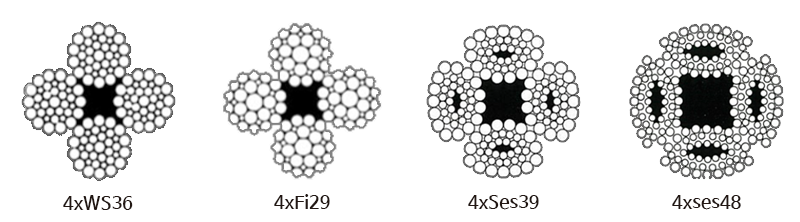

| 4 x WS36, 4 x Fi29 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| 4 x WS36 | 4 x Fi29 | ||||||
| mm | B종 (1770N/mm²) | C종 (1910N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | 4 x WS36 | 4 x Fi29 | |
| 12 | 9.14 | 9.90 | 9.21 | 10.0 | 53.30 | 60.20 | |
| 14 | 12.4 | 13.5 | 12.5 | 13.6 | 75.00 | 81.94 | |
| 16 | 16.6 | 17.6 | 16.4 | 17.7 | 98.10 | 98.40 | |
| 18 | 20.6 | 22.3 | 20.7 | 22.4 | 123.9 | 124.5 | |
| 20 | 25.4 | 27.5 | 25.6 | 27.7 | 153.0 | 153.7 | |
| 22.4 | 31.9 | 34.5 | 32.1 | 34.8 | 192.8 | 248.8 | |
| 24 | 36.6 | 39.6 | 36.8 | 39.9 | 221.0 | 285.6 | |
| 25 | 39.7 | 43.0 | 40.0 | 43.3 | 240.0 | 310.0 | |
| 26 | 42.9 | 46.5 | 43.2 | 46.8 | 259.0 | 259.0 | |
| 28 | 49.8 | 53.9 | 50.1 | 54.3 | 301.0 | 301.0 | |
| 30 | 57.1 | 61.9 | 57.5 | 62.3 | 345.0 | 345.0 | |
| 31.5 | 63.0 | 68.2 | 63.4 | 68.7 | 380.4 | 380.0 | |
| 33.5 | 71.3 | 77.1 | 71.7 | 77.7 | 430.0 | 432.0 | |
| 35.5 | 80.1 | 86.6 | 80.5 | 87.3 | 482.9 | 484.3 | |
| 37.5 | 89.4 | 96.6 | 89.8 | 97.4 | 539.3 | 540.4 | |
| 40 | 102 | 110 | 102 | 111 | 613.1 | 614.9 | |
| 4 x SeS39, 4 x SeS48 | |||||||
| 와이어 로프 직경 | 최소 절단 하중 Metric Tons) | 중량 (kg/100m) | |||||
| 4 x SeS39 | 4 x SeS48 | ||||||
|---|---|---|---|---|---|---|---|
| mm | B종 (1770N/mm²) | C종 (1910N/mm²) | C종 (1910N/mm²) | 4 x SeS39 | 4 x SeS48 | ||
| 8 | 4.17 | 4.52 | 26.24 | ||||
| 10 | 6.52 | 7.06 | 41.00 | ||||
| 12 | 9.08 | 10.2 | 59.00 | ||||
| 12.5 | 10.2 | 11.0 | 64.00 | ||||
| 14 | 12.8 | 13.9 | 80.00 | ||||
| 16 | 16.7 | 18.0 | 19.3 | 104.0 | 105.0 | ||
| 18 | 21.3 | 22.8 | 24.4 | 134.0 | 133.0 | ||
| 20 | 26.1 | 28.2 | 30.1 | 163.0 | 164.0 | ||
| 22 | 31.6 | 34.2 | 36.4 | 197.2 | 198.4 | ||
| 22.4 | 32.8 | 35.4 | 37.7 | 204.5 | 206.0 | ||
| 24 | 36.3 | 40.7 | 43.3 | 235.0 | 236.0 | ||
| 25 | 40.7 | 44.2 | 45.9 | 255.0 | 256.0 | ||
| 26 | 44.0 | 47.7 | 49.7 | 276.0 | 277.0 | ||
| 28 | 51.2 | 55.4 | 57.5 | 325.0 | 321.0 | ||
| 30 | 58.7 | 63.5 | 66.1 | 373.0 | 369.0 | ||
| 31.5 | 70.1 | 72.8 | 411.2 | 407.0 | |||
| 32 | 66.8 | 72.3 | 75.2 | 424.0 | 420.0 | ||
| 33.5 | 73.2 | 79.2 | 82.4 | 465.0 | 460.0 | ||
| 34 | 75.4 | 81.6 | 84.8 | 479.0 | 473.8 | ||
| 35 | 79.9 | 86.5 | 87.7 | 507.6 | 502.5 | ||
| 35.5 | 82.2 | 88.9 | 90.2 | 522.2 | 517.0 | ||
| 36 | 84.5 | 91.5 | 92.8 | 537.0 | 531.7 | ||
| 37.5 | 91.7 | 99.3 | 95.8 | 582.7 | 577.0 | ||
| 38 | 94.2 | 102 | 97.3 | 598.3 | 592.5 | ||
