와이어로프의 종류
- 엘리베이터로프/호이스트 와이어
고객의 완벽한 사업을 위한 최고의 제품
엘리베이터 로프
엘리베이터용로프는 신율, 로프의 심 및 그리스의 특성관계를 중요시하는 만큼, 일본, 유럽 및 북미지역의 선진기술 엘리베이터 로프 생산업체와 기술제휴 및 기술자 연수 교육 등 많은 기술 축적으로 엘리베이터용 로프에서 갖추어야 할 다음과 같은 항목에서 우수한 제품을 납품하고 있다.
- 엘리베이터 로프 특징
1. 균일한 로프경 및 꼬임품질
2. 중심의 적정 그리스 함유
3. 시브와의 밸런스 유지
4. 우수한 내부식성
5. 우수한 내구성 및 저신율
8X5(19)
8XW(19)
8XFI(25)
| 구성 | SEALE형 | 구성 | WARRINGTON형 | 구성 | FILLER형 |
|---|---|---|---|---|---|
| 중심섬유 | 중심섬유 | 중심섬유 | |||
| 8X(1+9+9) | 8X{1+6+(6+6)} | 8X{1+6+(6+12)} | |||
| 꼬임 | 통상 "Z" 꼬임 사용 별도 주문시 "S" 꼬임가능 |
용도 | 엘리베이터,권상용, GOVERNOR용,보정용 |
||
| 로프 지름mm | 외측 소선경 mm | 로프 단면적 mm | 절단하중(ton) | 단위중량 Kg/m | ||||||
| 8xS(19) | 8xW(19) | 8xFi(25) | 8xS(19) | 8xW(19) | 8xFi(25) | E종 | A종 | B종 | ||
| 8 | 0.50 | 0.48 | 0.40 | 23.4 | 24.2 | 23.3 | 2.66 | 3.14 | 3.33 | 0.220 |
| 9 | 0.57 | 0.54 | 0.45 | 29.6 | 30.7 | 29.5 | 3.37 | 3.97 | 4.22 | 0.278 |
| 10 | 0.64 | 0.60 | 0.50 | 36.5 | 37.9 | 36.5 | 4.16 | 4 90 | 5.21 | 0.343 |
| 11.2 | 0.71 | 0.67 | 0.56 | 45.8 | 47.5 | 45.7 | 5.22 | 6.15 | 6.54 | 0.430 |
| 12 | 0.77 | 0.72 | 0.61 | 52.6 | 54.5 | 52.5 | 5.99 | 7.06 | 7.50 | 0.494 |
| 12.5 | 0.80 | 0.75 | 0.63 | 57.0 | 59.2 | 57.0 | 6.50 | 7.65 | 8.14 | 0.536 |
| 14 | 0.89 | 0.84 | 0.71 | 71.6 | 74.2 | 71.5 | 8.15 | 9.60 | 10.2 | 0.672 |
| 16 | 1.02 | 0.96 | 0.81 | 93.5 | 97.0 | 93.3 | 10.6 | 12.5 | 13.3 | 0.878 |
| 18 | 1.15 | 1.08 | 0.91 | 118 | 123 | 118 | 13.5 | 15.9 | 16.9 | 1.11 |
호이스트 와이어
KS 6호
크레인용, 호이스트용, 선박용
기중기용, 렉카차용
크레인용, 호이스트용, 선박용
기중기용, 렉카차용
도금
선박용, 선박계류용, 크레인용
호이스트용, 일반기계용
선박용, 선박계류용, 크레인용
호이스트용, 일반기계용

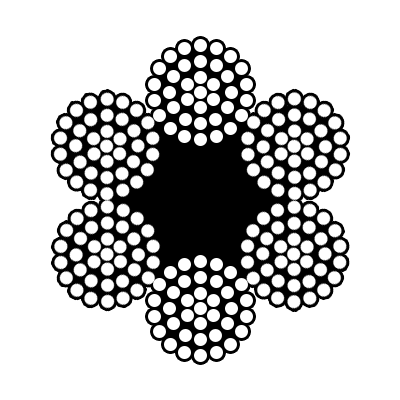

6×37 FC

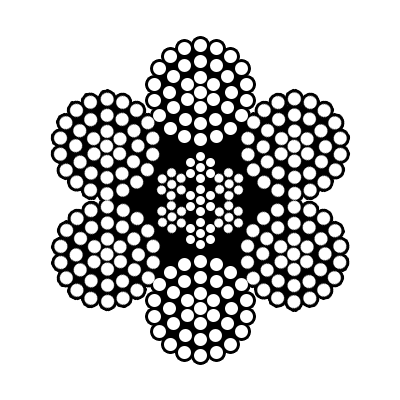

6×37 +IWRC
6×37 FC
| 지름(mm) | 절단하중(t) | 단위중량(kg/m) | ||
| G종 | A종 | B종 | ||
| 8 |
3.19 | 3.46 | 3.69 | 0.230 |
| 9 | 4.04 | 4.38 | 4.67 | 0.291 |
| 10 | 4.99 | 5.41 | 5.76 | 0.359 |
| 11.2 | 6.26 | 6.79 | 7.23 | 0.451 |
| 12 | 7.19 | 7.79 | 8.29 | 0.517 |
| 12.5 | 7.80 | 8.45 | 9.00 | 0.561 |
| 14 | 9.81 | 10.6 | 11.3 | 0.704 |
| 16 | 12.8 | 13.8 | 14.7 | 0.920 |
| 18 | 16.2 | 17.5 | 18.7 | 1.16 |
| 20 | 19.9 | 21.6 | 23.0 | 1.44 |
| 22 | 25.0 | 27.1 | 28.9 | 1.80 |
| 24 | 28.7 | 31.2 | 33.2 | 2.07 |
| 25 | 31.2 | 33.8 | 36.0 | 2.25 |
| 26 | 33.7 | 36.6 | 38.9 | 2.43 |
6×37 +IWRC
| 지름(mm) | 최소절단하중(t) | 단위중량(kg/m) | |
| A종 | B종 | ||
| 8 | 3.71 | 4.04 | 0.257 |
| 9 | 4.69 | 5.12 | 0.326 |
| 10 | 5.79 | 6.32 | 0.402 |
| 11.2 | 7.27 | 7.93 | 0.504 |
| 12 | 8.34 | 9.1 | 0.579 |
| 14 | 11.4 | 12.4 | 0.788 |
| 16 | 14.8 | 16.2 | 1.029 |
| 18 | 18.8 | 20.5 | 1.302 |
| 19 | 20.9 | 22.8 | 1.451 |
| 20 | 23.2 | 25.3 | 1.608 |
| 24 | 33.4 | 36.4 | 2.315 |
| 25 | 36.2 | 39.5 | 2.513 |
| 26 | 39.2 | 42.7 | 2.717 |
| 28 | 45.4 | 49.5 | 3.152 |
| 30 | 52.1 | 56.9 | 3.617 |
| 32 | 59.3 | 64.7 | 4.116 |
| 34 | 67 | 73.1 | 4.647 |
| 36 | 75.1 | 81.9 | 5.21 |
| 40 | 92.7 | 101 | 6.431 |
| 42 | 102 | 111 | 7.091 |
| 46 | 123 | 134 | 8.506 |
| 50 | 145 | 158 | 10.05 |
| 56 | 182 | 198 | 12.61 |
| 60 | 209 | 228 | 14.47 |
| 63.5 | 234 | 255 | 16.21 |
| 74 | 317 | 346 | 22.01 |
