턴버클 - 짜개 턴버클
고객의 완벽한 사업을 위한 최고의 제품

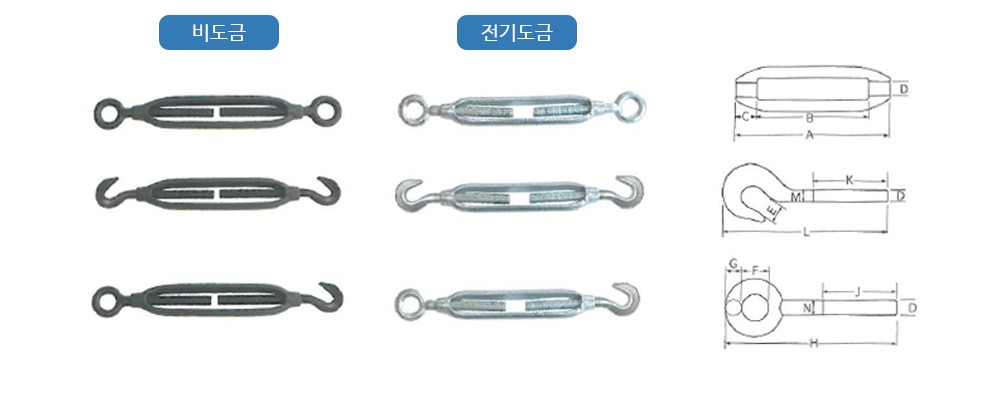

짜개 턴버클
Size(inch) BODY HOOK EYE
A(mm) B(mm) C(mm) D(mm) M(mm) D(mm) E(mm) K(mm) L(mm) N(mm) G(mm) F(mm) J(mm) H(mm) D(mm)
3/16 70 50 10 8 4.2 4.7 7 37 60 4.2 3 8 40 58 4.7
1/4 104 79 12.5 10 5.7 6 8 51 85 5.7 5 9 45 69 6
5/16 118 92 13 12 7 7.6 10 57 96 7 6 11 53 82 7.6
3/8 150 120 14 13 8 9 15 65 115 8 6 12 66 97 9
1/2 200 165 18 18.2 11.3 12 16 90 145 11.3 9 16 92 140 12
5/8 235 185 27 22 14.2 15 17.5 107 168 14.2 12 24 100 160 15
5/8 245 195 27 22 14.2 15 17.5 110 170 14.2 12 24 120 175 15
3/4 268 220 29 25 17 18.3 19.5 135 205 17 14.5 27 135 205 18.3
3/4 270 220 29 26 17 18.3 19.5 135 205 17 14.5 27 135 205 18.3
3/4 298 235 32 26 17 18.3 19.5 135 205 17 14.5 27 135 205 18.3
7/8 300 245 32 30 19 20.5 23 150 240 19 17 29 155 230 20.5
7/8 320 265 33 30 20 21.5 23 153 235 20 17 29.5 160 23B 21.5
1 350 280 40 33 23 24 25.5 175 270 23 18 36 165 245 24
1-1/8 390 310 42 39 25 27 32 190 290 25 18 35 190 280 27
1-1/4 390 310 42 39 27.2 29 32 190 315 27.2 27 36 190 280 29
