턴버클 - 스텐 턴버클

고객의 완벽한 사업을 위한 최고의 제품

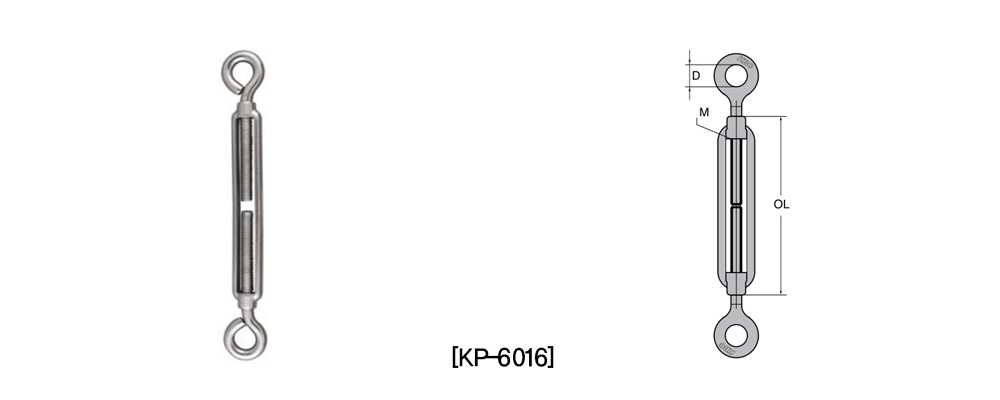

스텐 턴버클 한국형(Stainless Korean Type)

◎ 사용 용도 : 와이어로프, 체인 등을 당겨 죄는 데 사용
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size (in)	OL (mm)	D (mm)	Weight (kg)
1/4	87	10	0.1
3/16	75	10	0.1
5/16	108	11	0.18
3/8	140	17	0.32
1/2	165	20	0.6
5/8	245	25	1.08
3/4	245	35	1.55

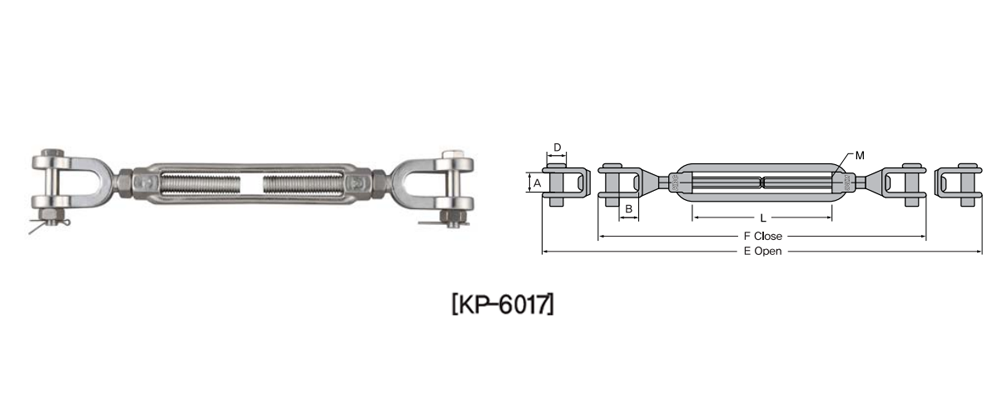

스텐 턴버클 J&J형(Stainless Forged Type)

◎ 사용 용도 : 와이어로프, 체인 등을 당겨 죄는 데 사용
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size (in)	A	B	D (mm)	E Open	F Close	L (mm)	Weight (kg)
1/4 X4	12.5	17.5	6	298	205	101	0.16
5/16 X4 1/2	12	24	6	350	237	112	0.22
3/8 X6	15	23.5	8	440	300	150	0.38
1/2 X6	15.5	28.5	10	484	326	150	0.72
5/8 X6	18	37.5	11.5	525	377	150	1.34
3/4 X6	26.5	41.5	16	600	420	150	2.12
3/4 X12	26	43.5	16	860	593	300	2.72
7/8 X12	30.5	45	19.5	870	620	300	4
1X12	35	52.5	22	910	665	300	5.8
11/4X12	43.5	71.5	28	990	740	300	11.46

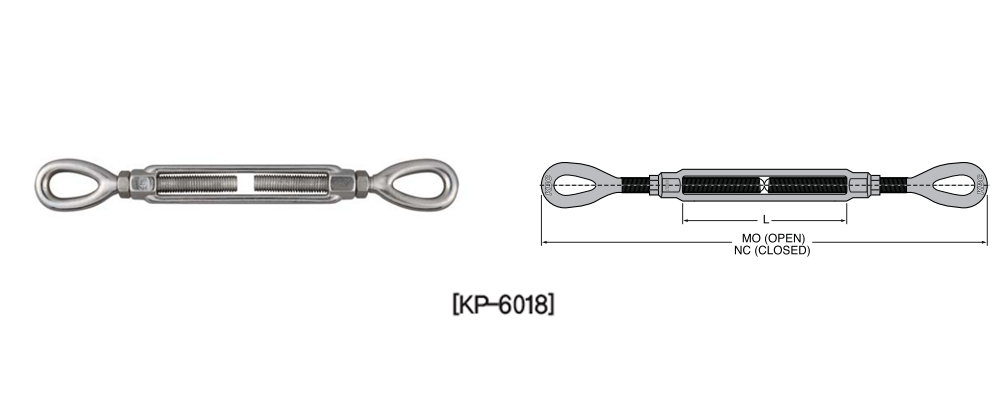

스텐 턴버클 E&E형(Stainless Forged Type)

◎ 사용 용도 : 와이어로프, 체인 등을 당겨 죄는 데 사용
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size (in)	MO (mm)	NC (mm)	L (mm)	Weight (kg)
1/4 X4	300	204	100	0.12
5/16 X4 1/2	330	234	110	0.16
3/8 X6	457	315	150	0.34
1/2 X6	465	370	150	0.58
5/8 X6	546	403	150	1.02
3/4 X6	597	463	150	1.62
3/4 X12	905	610	330	2.30
7/8 X12	925	635	330	3.32
1X12	1000	715	330	4.88

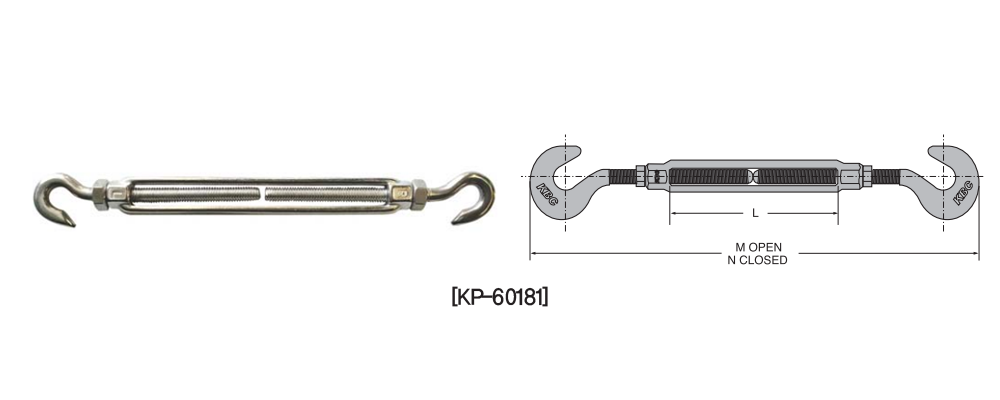

스텐 턴버클 H&H형(Stainless Forged Type)

◎ 사용 용도 : 와이어로프, 체인 등을 당겨 죄는 데 사용
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size (in)	MO (mm)	NC (mm)	L (mm)	Weight (kg)
1/4 X4	288	189	100	0.12
5/16 X4 1/2	330	220	110	0.18
3/8 X6	450	295	150	0.32
1/2 X6	486	334	150	0.58
5/8 X6	496	350	150	0.98
3/4 X6	557	404	150	1.56
3/4 X12	840	543	300	2.1
7/8 X12	875	575	300	3.08
1X12	880	604	300	4.1

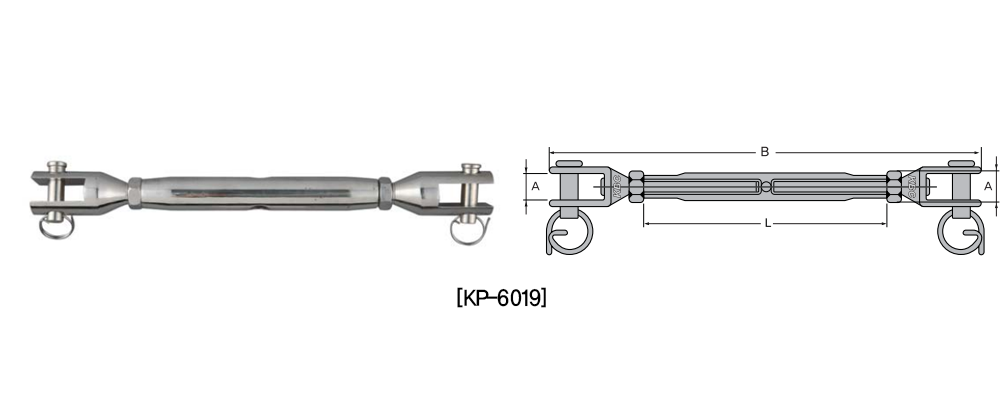

스텐 턴버클 파이프형(Stainless PIPE Type)

◎ 사용 용도 : 와이어로프, 체인 등을 당겨 죄는 데 사용
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size (mm)	A (mm)	B (mm)	L (mm)	Weight (kg)
8	13	180	90	0.17
10	14	200	100	0.26
12	17	242	140	0.44
16	21	335	200	1.08
20	26	425	230	2
22	31	550	280	3.72

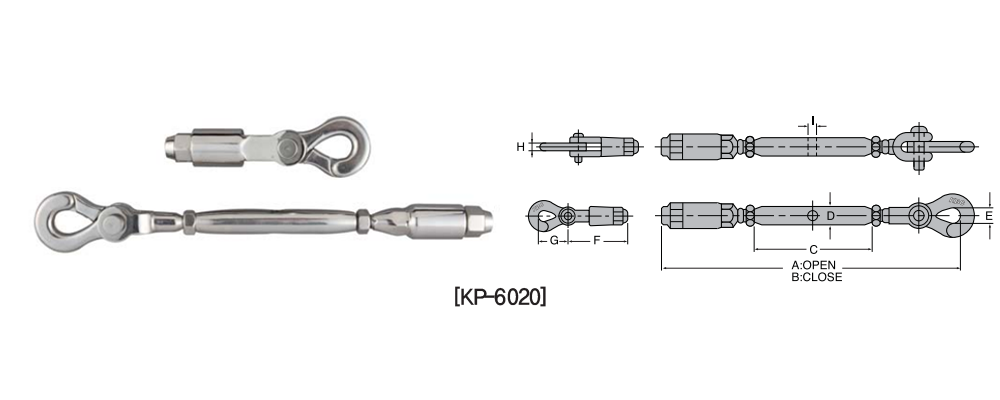

스텐 턴버클 라이프 라인형(Stainless LIFE LINE)

◎ 사용 용도 : 해군, 해경함저에 가이드라인으로 설치하는 제품
◎기 타

고객의 요구가 있을 경우에는 특수한 형태의 제품도 공급할 수 있다.

개조, 변형시 사용금지

제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size	Dimensions (mm)										Weight (kg)
Size	A	B	C	D	E	F	G	H	I	J	Weight (kg)
#8	364	90	136	21	19	104	52	13	11	151	2
#10	390	100	164	27	19	104	52	13	11	151	2.3
#14	470	140	213	32	19	102	63	19	14	151	3.1
