- 단조클립
고객의 완벽한 사업을 위한 최고의 제품
단조 클립
◎ 재 질 : 탄소강 단강품
◎ 표면처리 : 용융아연도금
◎기 타
고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급할 수 있다.
Wire Rope Clip의 체결시에는 규정된 수량으로 규정된 토르크로 체결하여야 한다.

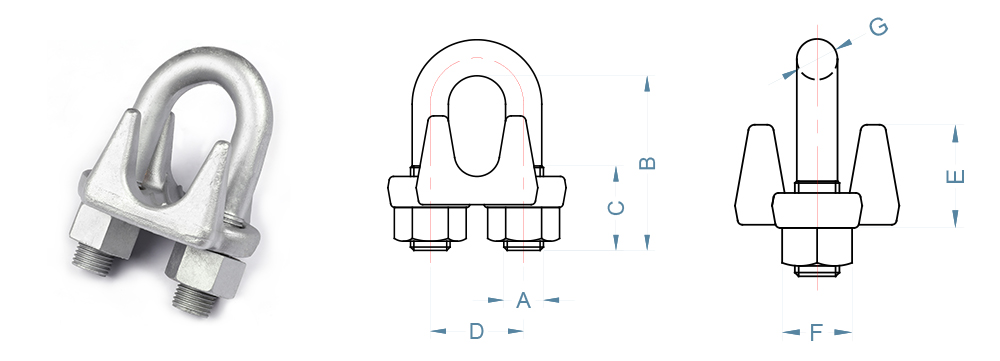

| 제품코드 | 규격 (inch) |
치수(mm) | 무게 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| WRCL-001 | 1/2 | 1/2" | 48 | 27 | 30 | 26 | 22 | 11 | 0.3 |
| WRCL-002 | 5/8 | 9/16" | 65 | 32 | 33 | 37 | 24 | 12.5 | 0.5 |
| WRCL-003 | 3/4 | 5/8" | 75 | 40 | 38 | 37 | 27 | 14 | 0.7 |
| WRCL-004 | 7/8 | 3/4" | 80 | 45 | 45 | 44 | 31.5 | 17 | 1.1 |
| WRCL-005 | 1 | 3/4" | 90 | 45 | 47 | 46 | 31.5 | 17 | 1.3 |
| WRCL-006 | 1-1/8 | 3/4" | 100 | 50 | 51 | 50 | 31.5 | 17 | 1.4 |
| WRCL-007 | 1-1/4 | 7/8" | 110 | 55 | 59 | 54 | 36 | 20 | 2 |
| WRCL-008 | 1-3/8 | 7/8" | 118 | 60 | 61 | 60 | 36 | 20 | 2 |
| WRCL-009 | 1-1/2 | 7/8" | 125 | 62 | 64 | 63 | 36 | 20 | 2.2 |
| WRCL-010 | 1-3/4 | 1-1/8" | 146 | 70 | 77 | 73 | 45 | 26 | 4 |
| WRCL-011 | 2 | 1-1/4" | 165 | 78 | 86 | 81 | 47 | 29 | 5.5 |
