shackle

샤클 - 단조샤클/D샤클

고객의 완벽한 사업을 위한 최고의 제품

단조샤클 BC

◎ 재 질 : 탄소강 단강품
◎ 시험하중 : 보증하중 = 사용하중 × 1.5, 파단하중 = 사용하중 × 4
◎ 표면처리 : 전기아연도금
◎기 타

고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급 할 수 있다.

제품코드	규격 (inch)	사용하중 (ton)	치수(mm)							무게 (kg)
제품코드	규격 (inch)	사용하중 (ton)	B	D	L	P	R	W	X	무게 (kg)
SHBC-001	5/16	0.75	20	8	32	10	20	13.5	29.5	0.1
SHBC-002	3/8	1	24	10	36	12	24	17	37	0.1
SHBC-003	1/2	2	34	13	48	16	30	21	47	0.3
SHBC-004	5/8	3.25	43	16	60	19	40	27	59	0.6
SHBC-005	3/4	4.75	51	19	73	22	48	32	70	1
SHBC-006	7/8	6.5	58	22	85	25	54	37	81	1.5
SHBC-007	1	8.5	68	25	95	28	58	43	94	2.2
SHBC-008	1-1/8	9.5	74	28	109	32	67	46	103	3.2
SHBC-009	1-1/4	12	83	32	119	35	76	51	115	4.3
SHBC-010	1-3/8	13.5	92	35	134	38	84	57	127	5.9
SHBC-011	1-1/2	17	98	38	146	42	92	60	136	7.7
SHBC-012	1-3/4	25	127	45	177	50	109	73	163	14.2
SHBC-013	2	35	146	51	197	58	127	83	185	20.3

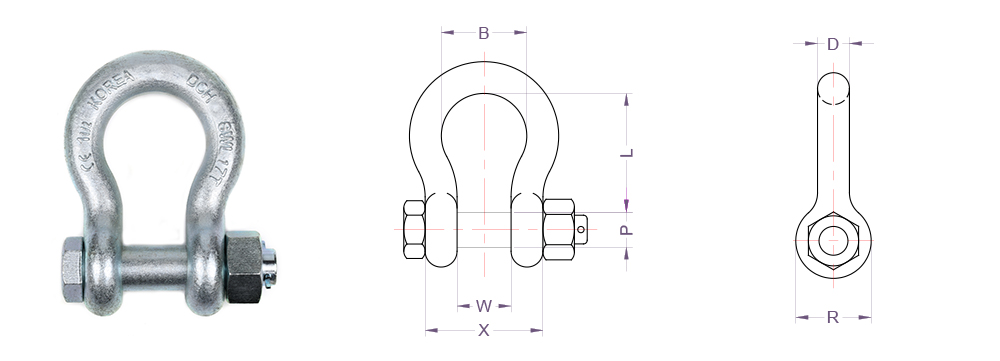

단조샤클 BB

◎ 재 질 : 탄소강 단강품
◎ 시험하중 : 보증하중 = 사용하중 × 1.5, 파단하중 = 사용하중 × 4
◎ 표면처리 : 전기아연도금
◎기 타

고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급 할 수 있다

제품코드	규격 (inch)	사용하중 (ton)	치수(mm)							무게 (kg)
제품코드	규격 (inch)	사용하중 (ton)	B	D	L	P	R	W	X	무게 (kg)
SHBB-001	1/2	2	34	13	48	16	30	21	47	0.4
SHBB-002	5/8	3.25	43	16	60	19	40	27	59	0.7
SHBB-003	3/4	4.75	51	19	73	22	48	32	70	1.1
SHBB-004	7/8	6.5	58	22	85	25	54	37	81	1.8
SHBB-005	1	8.5	68	25	95	28	58	43	94	2.6
SHBB-006	1-1/8	9.5	74	28	109	32	67	46	103	3.8
SHBB-007	1-1/4	12	83	32	119	35	76	51	115	5
SHBB-008	1-3/8	13.5	92	35	134	38	84	57	127	6.8
SHBB-009	1-1/2	17	98	38	146	42	92	60	136	8.4
SHBB-010	1-3/4	25	127	45	177	50	109	73	163	14.9
SHBB-011	2	35	146	51	197	58	127	83	185	22.6
SHBB-012	2-1/2	55	184	69	267	70	150	105	253	46.4
SHBB-013	3	85	200	79	330	83	168	128	292	79
SHBB-014	3-1/2	120	229	92	372	95	203	133	324	120
SHBB-015	4	150	254	102	368	108	229	140	344	150

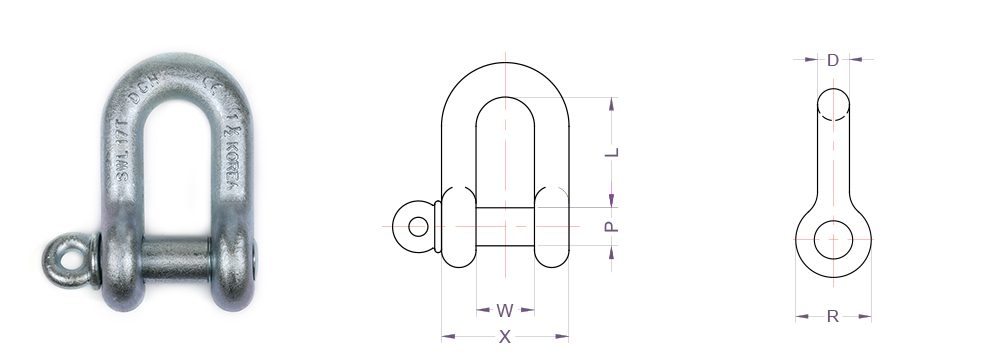

단조샤클 SC

◎ 재 질 : 탄소강 단강품
◎ 시험하중 : 보증하중 = 사용하중 × 1.5, 하단하중 = 사용하중 × 4
◎ 표면처리 : 전기아연도금
◎기 타

고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급할 수 있다.

제품코드	규격 (inch)	사용하중 (ton)	치수(mm)						무게 (kg)
제품코드	규격 (inch)	사용하중 (ton)	D	L	P	R	W	X	무게 (kg)
SHSC-001	1/2	2	13	42	16	30	21	47	0.3
SHSC-002	5/8	3.25	16	51	19	40	27	59	0.5
SHSC-003	3/4	4.75	19	60	22	48	32	70	0.9
SHSC-004	7/8	6.5	22	71	25	54	37	81	1.4
SHSC-005	1	8.5	25	82	28	60	43	94	2
SHSC-006	1-1/8	9.5	28	92	32	67	46	103	2.8
SHSC-007	1-1/4	12	32	99	35	76	51	115	3.9
SHSC-008	1-1/2	17	38	121	42	92	60	136	7
SHSC-009	1-3/4	25	45	146	50	109	73	163	12.5
SHSC-010	2	35	51	162	58	127	83	185	17.8

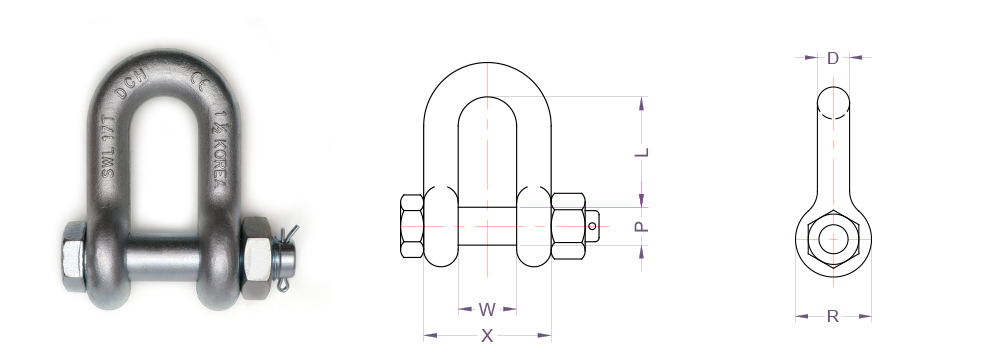

단조샤클 SB

◎ 재 질 : 탄소강 단강품
◎ 시험하중 : 보증하중 = 사용하중 × 1.5, 파단하중 = 사용하중 × 4
◎ 표면처리 : 전기아연도금
◎기 타

고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급 할 수 있다.

제품코드	규격 (inch)	사용하중 (ton)	치수(mm)						무게 (kg)
제품코드	규격 (inch)	사용하중 (ton)	D	L	P	R	W	X	무게 (kg)
SHSB-001	1/2	2	13	42	16	30	21	47	0.4
SHSB-002	5/8	3.25	16	51	19	40	27	59	0.6
SHSB-003	3/4	4.75	19	60	22	48	32	70	1
SHSB-004	7/8	6.5	22	71	25	54	37	81	1.7
SHSB-005	1	8.5	25	82	28	60	43	94	2.3
SHSB-006	1-1/8	9.5	28	92	32	67	46	103	3.4
SHSB-007	1-1/4	12	32	99	35	76	51	115	4.5
SHSB-008	1-1/2	17	38	121	42	92	60	136	7.8
SHSB-009	1-3/4	25	45	146	50	109	73	163	13.7
SHSB-010	2	35	51	162	58	127	83	185	20

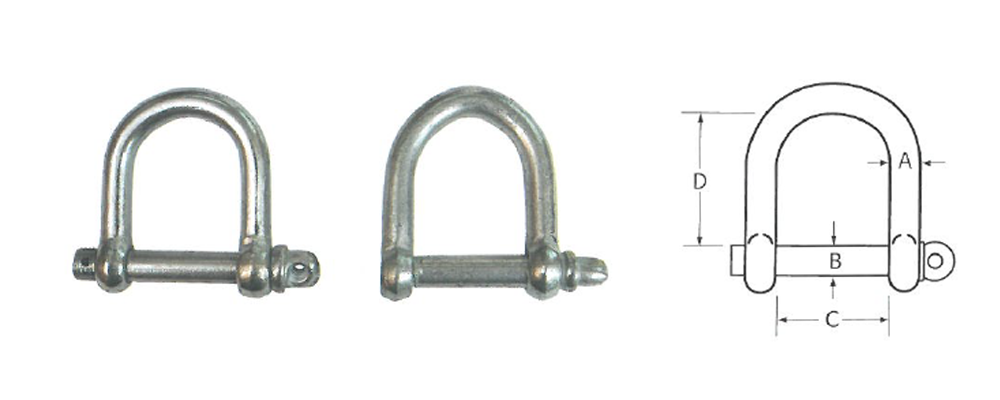

D샤클

Size (mm)	S.W.L (ton)	B	C	D	Weight (kg)
14	1.1	14	58	62	0.38
19	2	19	64	80	0.85
