도르래 - 진스나치 블록-훅크형/아이형
고객의 완벽한 사업을 위한 최고의 제품

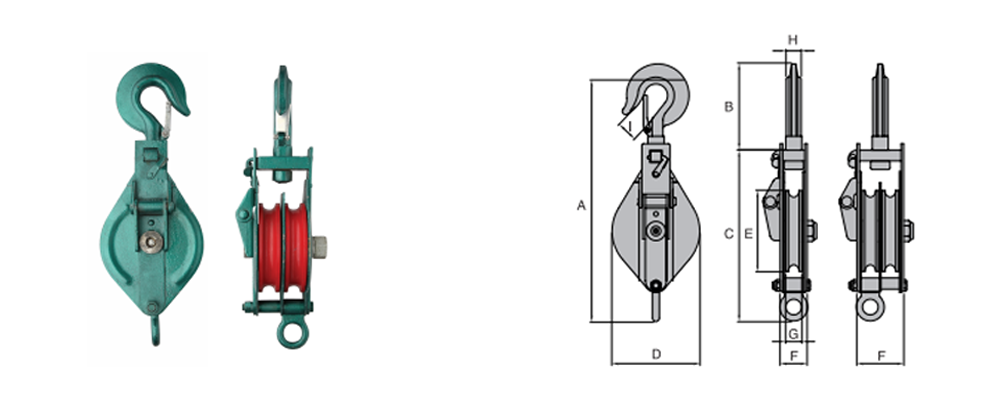

진스나치 블록 훅크형(Snatch Block, With Hook, Open)

◎ 사용용도 : 건설업, 조선소, 제철소, 철공소, 조경, 석재, 어업, 운송등 산업전반에 사용
◎ 제품의 개조, 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ 샤클에 따라 안전톤수가 변경됨 ◎ 규격외 사이즈 제품도 주문제작 가능

Size(in) S.W.L(t) Dia. of
Rope(mm)
A B C D E F G H I Weight(kg)
3"1A 0.5 8 287 93 194 87 70 32 18 18 21 1.7
4"1A 1.0 10 343 112 231 112 95 41 24 19 25 3.2
5"1A 1.5 13 400 124 276 140 120 45 26 22 30 5
6"1A 2.0 16 439 142 315 164 148 53 32 30 35 8
6"2A 2.0 16 444 142 320 164 148 95 32 30 35 13.5
7"2A 3.0 18 542 162 380 196 172 112 38 33 38 16.5
8"2A 4.0 22 636 206 426 220 200 115 40 36 42 25
10"2A 5.0 24 660 186 474 272 248 122 42 40 46 35

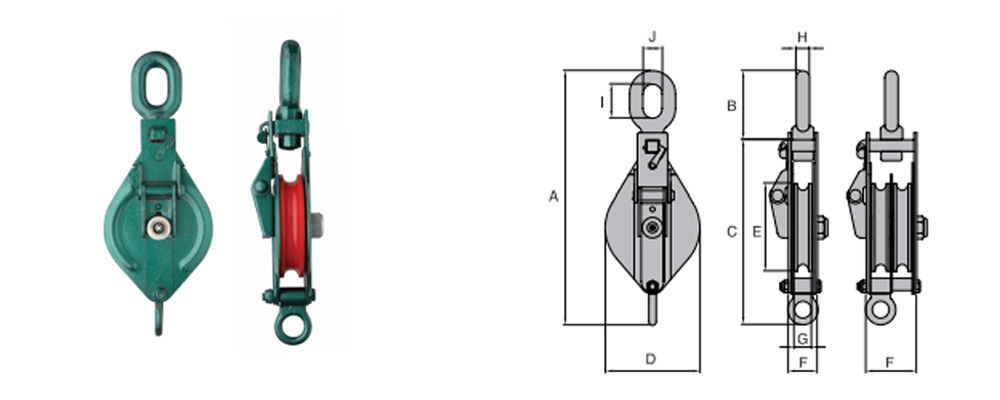

진스나치 블록 아이형(Snatch Block, Oval Eye, Open)

◎ 사용용도 : 건설업, 조선소, 제철소, 철공소, 조경, 석재, 어업, 운송등 산업전반에 사용
◎ 제품의 개조, 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ 샤클에 따라 안전톤수가 변경됨 ◎ 규격외 사이즈 제품도 주문제작 가능

Size(in) S.W.L(t) Dia. of
Rope(mm)
A B C D E F G H I J Weight(kg)
3"1A 0.5 8 262 68 194 87 70 35 18 14 35 17 1.7
4"1A 1.0 10 318 87 231 112 95 41 24 15 43 22 3.2
5"1A 1.5 13 366 90 276 140 120 45 26 20 46 25 5
6"1A 2.5 16 433 118 315 164 148 53 32 22 58 32 8.3
7"1A 3.0 18 515 139 376 196 172 62 38 24 73 36 15
8"1A 4.0 22 580 158 422 220 200 65 40 27 82 39 18
