- 베어링슈벨 E&E/E&H
고객의 완벽한 사업을 위한 최고의 제품

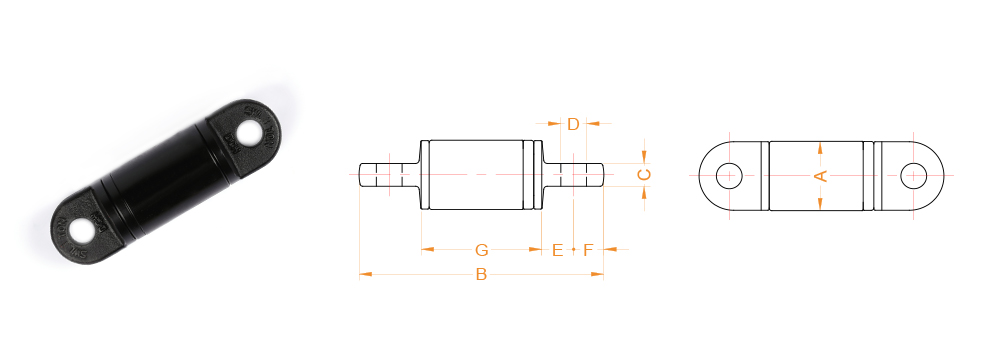

베어링 슈벨 E&E
◎ 재 질 : 탄소강
◎ 시험하중 : 보증하중 = 사용하중 x 2, 파단하중 = 사용하중 x 5
◎ 표면처리 : 도색(Spray painted)
| 제품코드 | 규격 (ton) |
사용하중 (ton) |
치수(mm) | 무게 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||||
| BSEE-001 | 1 | 1 | 49 | 174 | 12.5 | 21 | 24 | 23 | 80 | 1.4 |
| BSEE-002 | 2 | 2 | 68 | 223 | 19 | 22 | 27 | 25 | 119 | 3.5 |
| BSEE-003 | 3 | 3 | 76 | 278 | 26 | 29 | 36 | 34 | 138 | 6.5 |
| BSEE-004 | 5 | 5 | 87 | 286 | 26 | 31 | 36 | 34 | 146 | 7.8 |
| BSEE-005 | 8 | 8 | 106 | 364 | 40 | 43 | 48 | 46 | 176 | 15 |
| BSEE-006 | 10 | 10 | 118 | 388 | 40 | 49 | 48 | 46 | 200 | 19 |
| BSEE-007 | 15 | 15 | 128 | 457 | 40 | 49 | 64 | 52 | 225 | 27 |
| BSEE-008 | 20 | 20 | 118 | 476 | 40 | 51 | 64 | 52 | 224 | 25.2 |
| BSEE-009 | 30 | 30 | 138 | 612 | 64 | 59 | 70 | 70 | 332 | 50 |
| BSEE-010 | 40 | 40 | 168 | 760 | 68 | 65 | 90 | 80 | 420 | - |

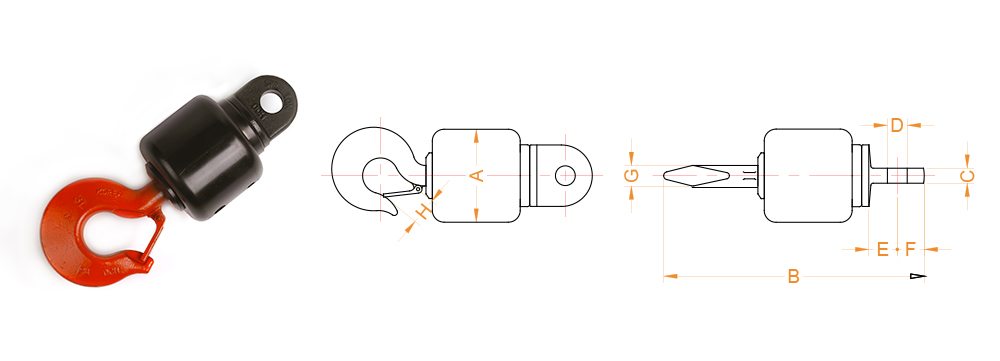

베어링 슈벨 E&H
◎ 재 질 : 탄소강
◎ 시험하중 : 보증하중 = 사용하중 x 2, 파단하중 = 사용하중 x 5
◎ 표면처리 : 도색(Spray painted) *10~20ton : 주문제작
| 제품코드 | 규격 (ton) |
사용하중 (ton) |
치수(mm) | 무게 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | ||||
| BESH-001 | 1 | 1 | 98 | 284 | 19 | 22 | 27 | 25 | 26 | 30 | 7 |
| BESH-002 | 2 | 2 | 118 | 335 | 26(19) | 26 | 36 | 34 | 26 | 30 | 11.5 |
| BESH-003 | 3 | 3 | 138 | 391 | 26(21) | 31 | 36 | 34 | 34 | 38 | 17.5 |
| BESH-004 | 5 | 5 | 158 | 441 | 26(21) | 31 | 36 | 34 | 38 | 44 | 27.6 |
| BESH-005 | 10 | 10 | 198 | 579 | 40 | 49 | 45 | 46 | 67 | 62 | - |
| BESH-006 | 15 | 15 | 236 | 681 | 40 | 49 | 60 | 52 | 80 | 80 | - |
| BESH-007 | 20 | 20 | 236 | 678 | 40 | 51 | 60 | 52 | 90 | 80 | - |
