소켓 - 오픈 스펠터 소켓볼트/너트 타입
고객의 완벽한 사업을 위한 최고의 제품
오픈 스펠터 소켓볼트/너트 타입

◎ 재 질 : 탄소강 단강품
◎ 시험하중 : 보증하중 = 사용하중 × 2, 파단하중 = 사용하중 × 5
◎ 표면처리 : 비도금 용융아연도금
◎ 참고규격 : Federal specification, RR-S-550D, Japannese industrial standards, JIS F 3432
◎기 타
16 ~ 20mm에는 1개, 22 ~ 38mm에는 2개의 홈이 가공되어 있다.
고객의 요구가 있을 경우에는 비파괴검사(NDT), 검사기관의 검사품을 공급할 수 있다.
고객의 요구에 따라서 다른 규격, 다른 형태, 다른 재질의 소켓을 공급할 수 있다.

제품코드 규격
(mm)
사용하중
(ton)

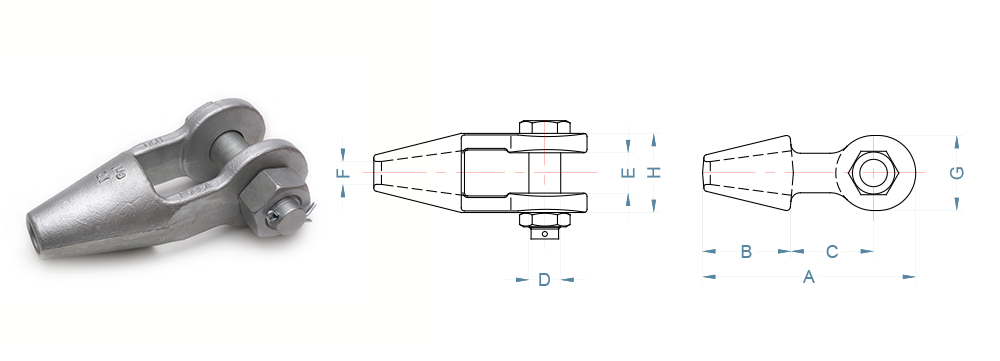

치수(mm) 무게
(kg)
A B C D E F G H
SKOB-001 16 2.6 171 74 65 25 32 20 57 64 1.7
SKOB-002 18 3.3 202 90 78 28 38 23 66 72 2.6
SKOB-003 20 4.1 202 90 78 31 38 25 66 72 2.8
SKOB-004 22 5.1 235 100 93 34 45 30 80 85 4.4
SKOB-005 24 5.9 268 112 105 37 51 32 95 100 7.1
SKOB-006 25 6.9 268 112 105 40 51 33 95 100 7.7
SKOB-007 28 8 294 122 117 43 57 36 105 111 9.2
SKOB-008 30 9.2 294 122 117 46 57 38 105 111 9.7
SKOB-009 32 10.5 329 134 131 49 64 40 121 126 14.4
SKOB-010 34 11.5 329 134 131 52 64 42 121 126 14.5
SKOB-011 36 13 384 154 156 55 76 44 137 144 22.7
SKOB-012 38 14.5 384 154 156 58 76 47 137 144 24.1
