- 웨지 소켓
고객의 완벽한 사업을 위한 최고의 제품
웨지 소켓
◎ 재 질 : 탄소강 주강품
◎ 시험하중 : 보증하중 = 사용하중 × 2, 파단하중 = 사용하중 × 5
◎ 표면처리 : Body & Wedge : 도장(오렌지), Pin : 전기아연도금
◎ 참고규격 : Federal specification, RR-S-550D
◎기 타
고객의 요구에 따라서 비파괴검사(NDT), 검사기관의 검사품, 아연도금된 제품을 공급할 수 있다.
| 제품코드 | 규격 (inch) |
사용하중 (ton) |

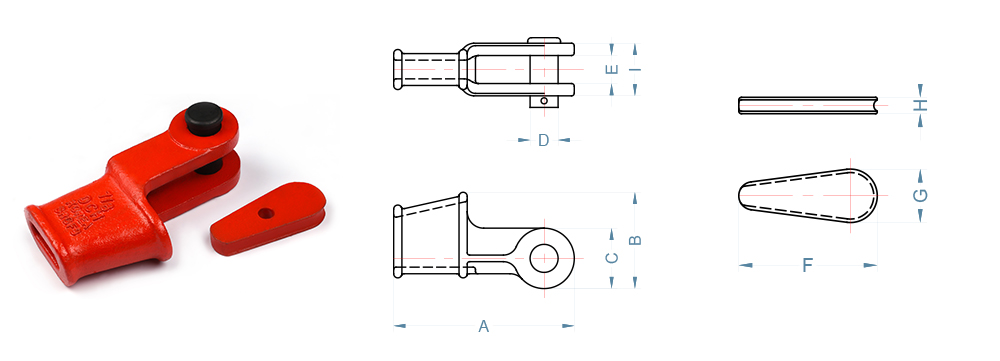

치수(mm) | 무게 (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | ||||
| SKWG-001 | 3/8 | 1.5 | 150 | 81 | 46 | 20.5 | 21 | 75 | 36 | 12 | 43 | 1.5 |
| SKWG-002 | 1/2 | 2.5 | 177 | 107 | 56 | 25.5 | 28 | 110 | 48 | 15 | 54 | 2.4 |
| SKWG-003 | 5/8 | 3.5 | 215 | 128 | 66 | 30 | 34 | 130 | 60 | 20 | 64 | 4 |
| SKWG-004 | 3/4 | 5 | 259 | 149 | 75 | 35 | 41 | 150 | 68 | 22 | 76 | 7.7 |
| SKWG-005 | 7/8 | 7 | 298 | 166 | 90 | 41.5 | 44 | 160 | 68 | 24 | 84 | 10.4 |
| SKWG-006 | 1 | 8.5 | 325 | 181 | 110 | 50.5 | 51 | 170 | 80 | 28 | 97 | 13.1 |
| SKWG-007 | 1-1/8 | 10.5 | 370 | 205 | 112 | 57 | 56 | 200 | 90 | 30 | 110 | 19.9 |
| SKWG-008 | 1-1/4 | 12.5 | 410 | 225 | 126 | 63.5 | 65 | 219 | 95 | 33 | 125 | 28 |
| SKWG-009 | 1-3/8 | 14 | 480 | 264 | 156 | 63.5 | 70 | 250 | 114 | 40 | 130 | 41.7 |
| SKWG-010 | 1-1/2 | 18 | 553 | 285 | 165 | 70 | 75 | 294 | 128 | 44 | 135 | 49.5 |
| SKWG-011 | 1-5/8 | 21 | 618 | 311 | 176 | 76 | 76 | 310 | 124 | 45 | 142 | 68.9 |
