chain component
체인 부속
- 마스터링크(단조형)
고객의 완벽한 사업을 위한 최고의 제품
◎ 마스터링은 가장 많이 사용되는 모델로써, 1 LEG 이나 2 LEG의 슬링을 연결할때 흔히 사용된다.
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ B.T.L은 S.W.L의 5배
| Size (in) |
S.W.L (T) |

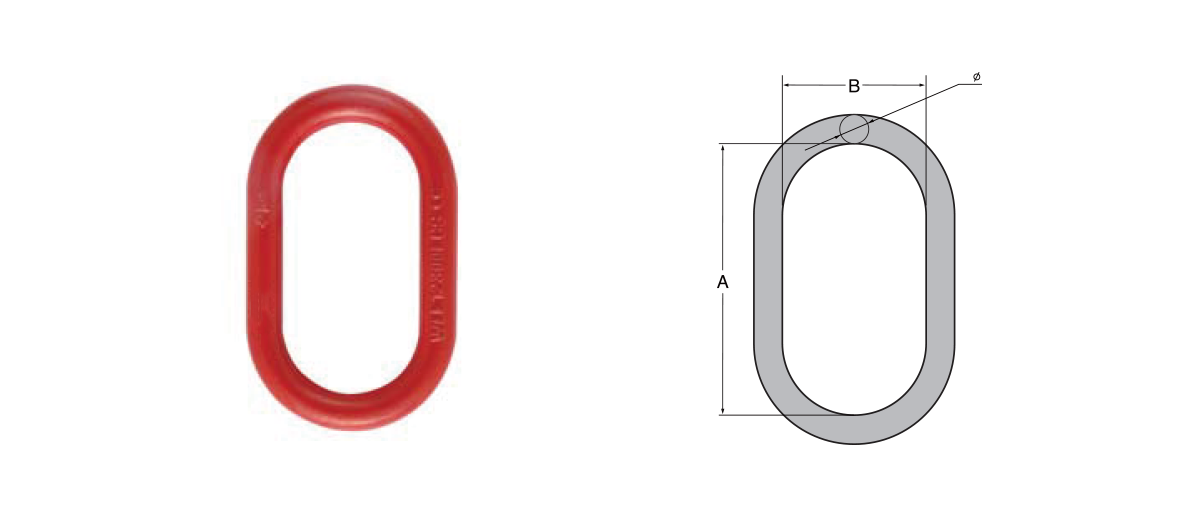

Dimensions (mm) | Weight (kg) |
||
|---|---|---|---|---|---|
| A | B | ∅ | |||
| ½ | 3.4 | 127 ± 6 | 63.5 ± 5 | 13 ± 1 | 0.36 |
| ⅝ | 4 | 152 ± 6 | 76 ± 5 | 16 ± 1 | 0.7 |
| ¾ | 5.6 | 140 ± 6 | 70 ± 5 | 19 ± 1 | 0.93 |
| ⅞ | 6.9 | 160 ± 6 | 90 ± 5 | 22 ± 1 | 1.5 |
| 1 | 11.8 | 178 ± 6 | 89 ± 5 | 25 ± 1 | 2.1 |
| 1 ¼ | 17.7 | 222 ± 7 | 111 ± 6 | 32+1/-2 | 4.24 |
| 1 ½ | 27.7 | 267 ± 7 | 135 ± 6 | 38+1/-2 | 7.17 |
| 1 ¾ | 38.5 | 305 ± 10 | 152 ± 6 | 45+1/-2 | 11.55 |
| 2 | 46.5 | 355 ± 10 | 178 ± 6 | 51+1/-2 | 17.2 |
| 2 ¼ | 64.9 | 406 ± 10 | 203 ± 7 | 57+1/-2 | 24.5 |
| 2 ½ | 72.6 | 406 ± 10 | 203 ± 7 | 63.5 ± 3 | 30.9 |
| 2 ¾ | 98.4 | 406 ± 10 | 241 ± 7 | 70 ± 3 | 39.5 |
| 3 | 103 | 457 ± 15 | 228 ± | 76 ± | 50.34 |
| 3 ¼ | 119 | 508 ± 15 | 254 ± 7 | 82.5 ± 3 | 65.68 |
| 3 ½ | 126 | 610 ± 15 | 305 ± 10 | 89 ± 3 | 90.24 |
| 3 ¾ | 152 | 508 ± 15 | 254 ± 7 | 95 ± 3 | 89.27 |
| 4 | 169 | 508 ± 15 | 254 ± 7 | 102 ± 3 | 103.43 |
