chain component
체인 부속
- 마스터링크 어셈블러(체인/와이어용)
고객의 완벽한 사업을 위한 최고의 제품

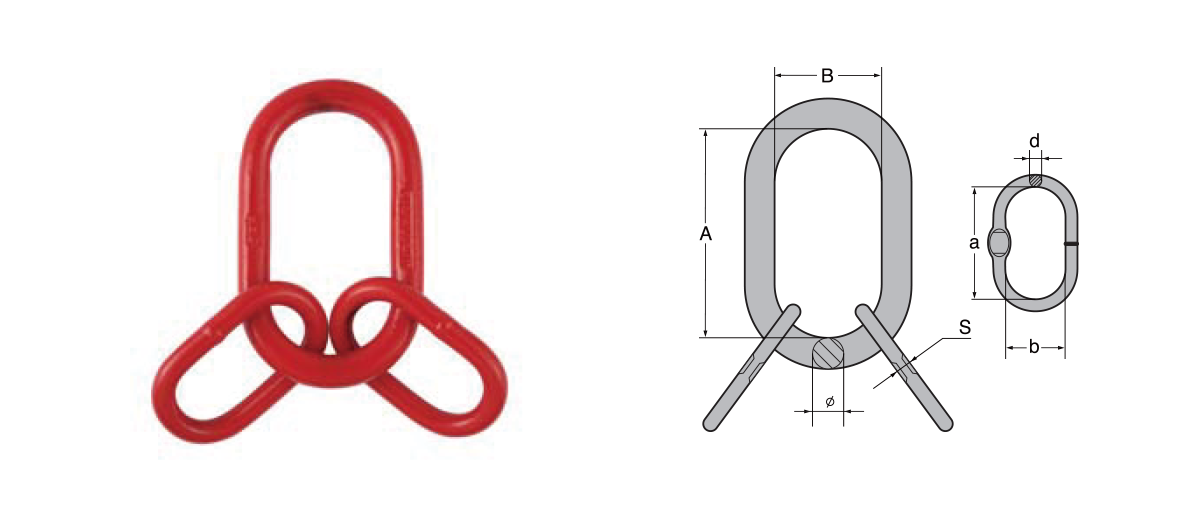

◎ 마스터링(체인용) 마스터링크와 두개의 중간 링크로 구성됨
◎ 체인용도에 맞게 2,3,4 LEG에 적용이 가능함
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ B.T.L은 S.W.L의 4배
| Size (in) |
S.W.L (T) |
Dimensions (mm) | Weight (kg) |
|||||
|---|---|---|---|---|---|---|---|---|
| A | B | ∅ | a | b | d | |||
| ¾ | 5.6 | 140 ± 6 | 70 ± 5 | 20 ± 1 | 85 ± 5 | 40 ± 3 | 14 ± 1 | 1.55 |
| 1 | 11.8 | 178 ± 6 | 85 ± 5 | 25 ± 1 | 100 ± 5 | 60 ± 5 | 18 ± 1 | 3.29 |
| 1 ¼ | 17.7 | 222 ± 7 | 110 ± 6 | 32+1/-2 | 100 ± 5 | 60 ± 5 | 22 ± 1 | 7.18 |
| 1 ½ | 27.7 | 267 ± 7 | 135 ± 6 | 38+1/-2 | 180 ± 6 | 100 ± 5 | 30+1/-2 | 12.91 |
| 1 ¾ | 38.5 | 305 ± 10 | 152 ± 6 | 45+1/-2 | 180 ± 6 | 100 ± 5 | 32+1/-2 | 21.25 |
| 2 | 46.5 | 356 ± 10 | 178 ± 6 | 50+1/-2 | 180 ± 6 | 100 ± 5 | 38+1/-2 | 30.34 |
