chain component
체인 부속

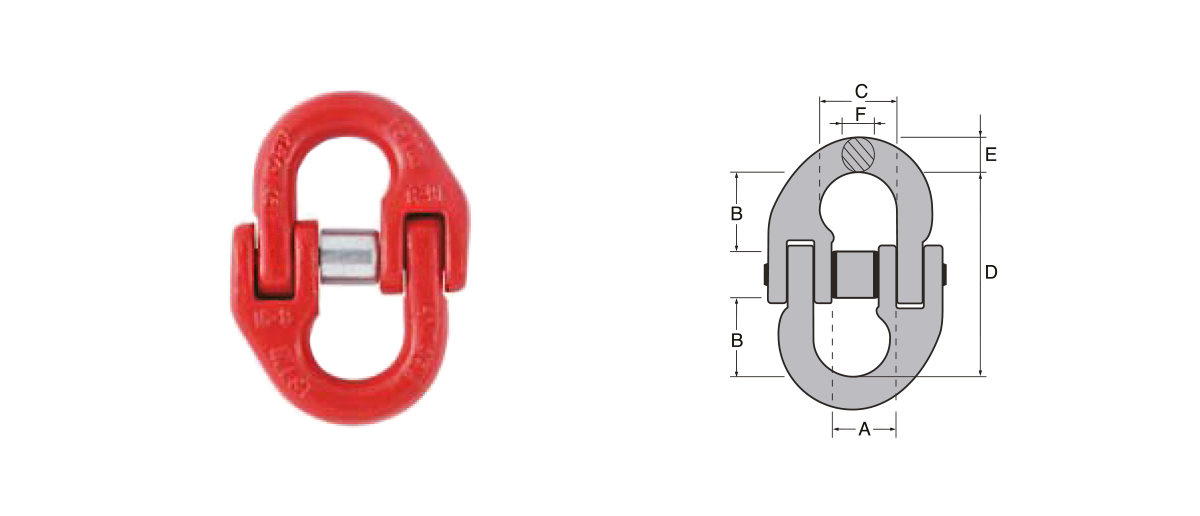

- G80 커넥터링크
고객의 완벽한 사업을 위한 최고의 제품
◎ 체인과 체인 / 장치 등을 연결하는 역할
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Chain Size | S.W.L (T) |
Dimensions (mm) | Weight (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (in) | A | B | C | D | E | F | ||
| 6 | 1/4 | 1.12 | 16 | 18 | 16.5 | 43 | 7.2 | 6.8 | 0.07 |
| 7 | 9/32 | 1.5 | 18.5 | 20 | 20 | 49 | 8.5 | 7.7 | 0.1 |
| 8 | 5/16 | 2 | 22.7 | 26 | 20 | 70 | 9.4 | 9 | 0.25 |
| 10 | 3/8 | 3.15 | 25 | 32 | 27 | 77 | 12 | 11 | 0.35 |
| 13 | 1/2 | 5.3 | 30 | 35 | 32 | 85 | 15.5 | 15.5 | 0.68 |
| 16 | 5/8 | 8 | 36 | 43 | 39 | 103 | 18.5 | 18.5 | 1.1 |
| 20 | 3/4 | 12.5 | 44 | 48 | 47 | 116 | 23 | 23 | 1.7 |
| 22 | 7/8 | 15 | 49 | 51 | 55 | 138 | 26.5 | 26.5 | 2.2 |
| 25.5 | 1 | 21.2 | 60 | 60 | 66 | 148 | 31.5 | 31.5 | 4.2 |
| 32 | 1 ¼ | 31.5 | 67 | 69 | 79 | 183 | 37 | 37 | 7.19 |
