chain component
체인 부속
- G80 CS훅크/CG훅크/ES훅크/EG훅크
고객의 완벽한 사업을 위한 최고의 제품

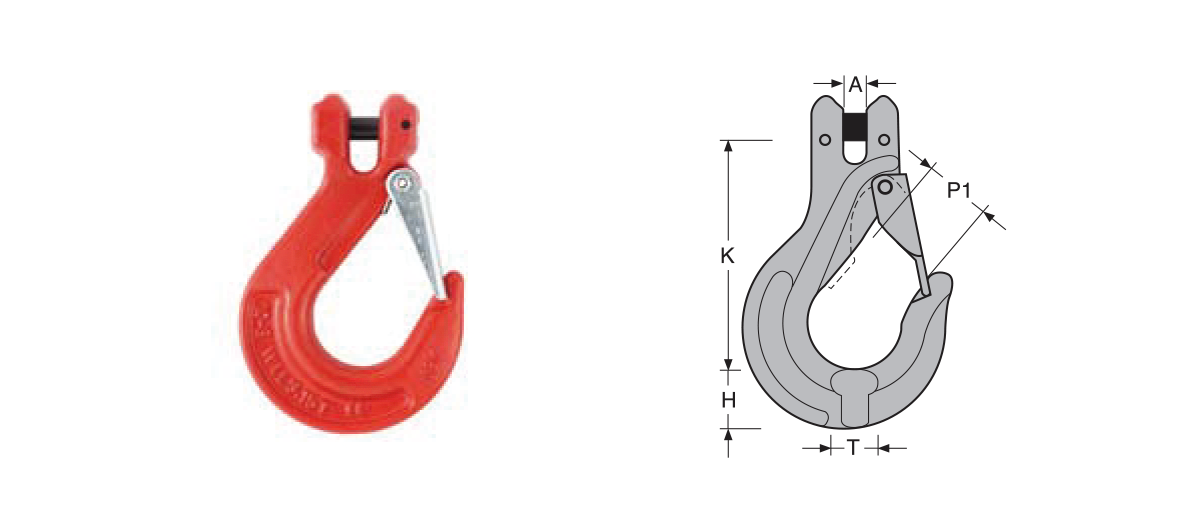

G80 CS훅크
◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Size (mm) |
S.W.L (T) |
Dimensions (mm) | Weight (kg) |
||||
|---|---|---|---|---|---|---|---|
| A | K | P1 | T | H | |||
| 6-8 | 1.12 | 7.5 | 75 | 22 | 16 | 26 | 0.49 |
| 8-8 | 2 | 9.5 | 104 | 26 | 22.5 | 30 | 0.67 |
| 10-8 | 3.15 | 12 | 128 | 31 | 29 | 40 | 1.36 |
| 13-8 | 5.3 | 13.5 | 175 | 45 | 41 | 48 | 3.2 |
| 16-8 | 5 | 21 | 180 | 48 | 45 | 52 | 4 |
| 18/20-8 | 12.5 | 23 | 195 | 62 | 52 | 53 | 6.7 |
| 22 | 15 | 25.5 | 225 | 70 | 50 | 60 | 8 |
| 26 | 21.2 | 34 | 220 | 100 | 59 | 78 | 15 |

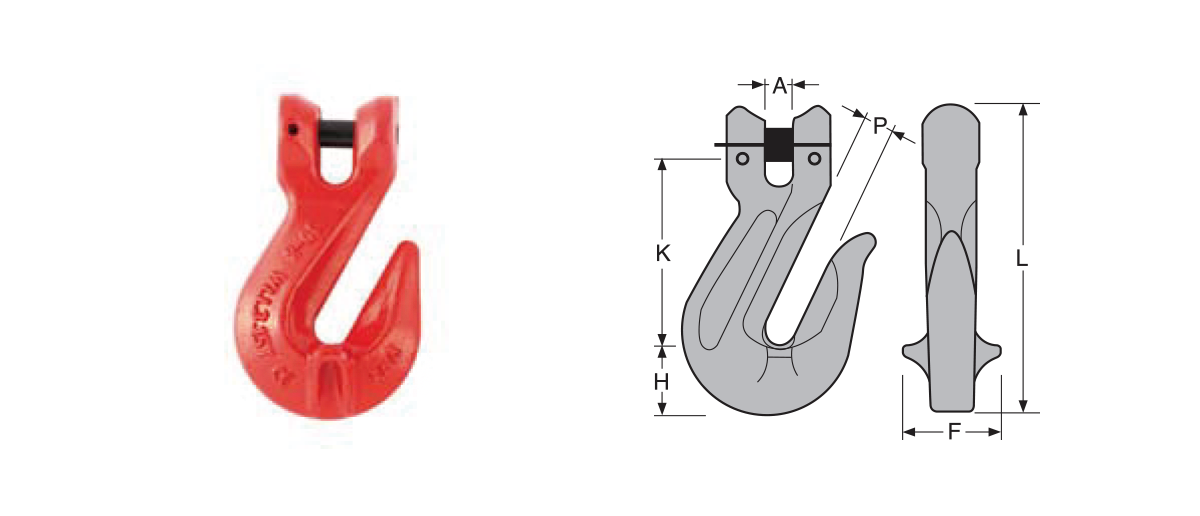

G80 CG훅크
◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Size (mm) |
S.W.L (T) |
Dimensions (mm) | Weight (kg) |
|||
|---|---|---|---|---|---|---|
| L | P | A | K | |||
| 6-8 | 1.12 | 80 | 8 | 7.5 | 42 | 0.2 |
| 7-8 | 2 | 100 | 10.8 | 12 | 55 | 0.28 |
| 10-8 | 3.15 | 120 | 13.5 | 12.5 | 75 | 0.73 |
| 13-8 | 5.3 | 160 | 16.5 | 14.5 | 92 | 1.6 |
| 16-/ | 8.2 | 180 | 19.2 | 19 | 98 | 2 |
| 18/20-8 | 12.5 | 220 | 22 | 23.5 | 113 | 4.25 |
| 22 | 15 | 260 | 27 | 26.5 | 140 | 9.8 |
| 26 | 21.1 | 300 | 30 | 29 | 170 | 11.5 |

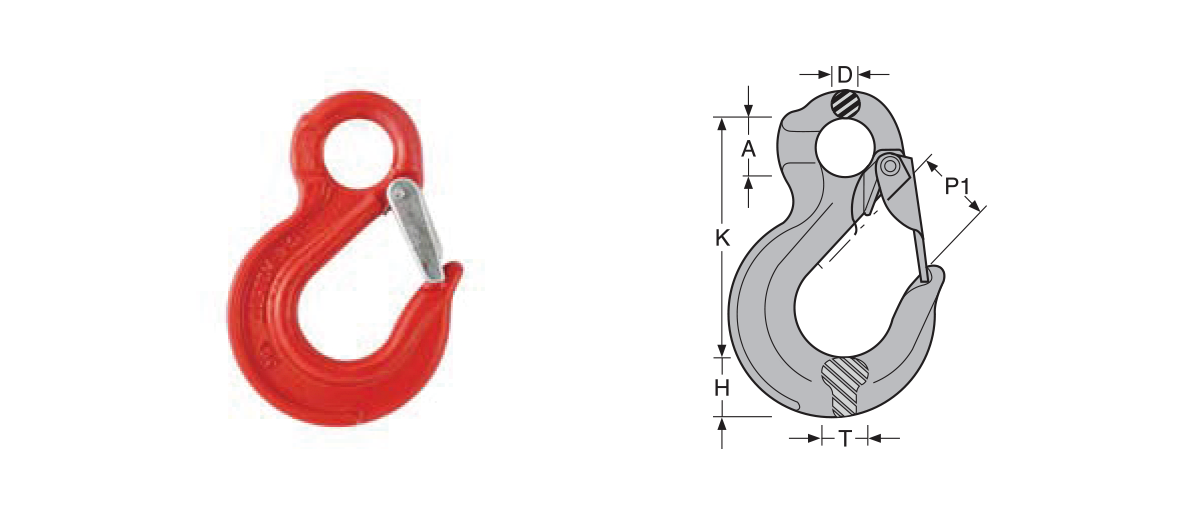

G80 ES훅크
◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Chain Size (mm) |
S.W.L (T) |
Dimensions (mm) | Weight (kg) |
|||||
|---|---|---|---|---|---|---|---|---|
| K | P1 | A | D | T | H | |||
| 6 | 1.2 | 80 | 23 | 80 | 9 | 16.5 | 19 | 0.16 |
| 10 | 3.2 | 120 | 30 | 38 | 15 | 20 | 32 | 0.94 |
| 13 | 5.4 | 152 | 38 | 43 | 19 | 13 | 42 | 1.92 |
| 16 | 8.2 | 180 | 46 | 50 | 23 | 36 | 48 | 3.16 |
| 18/20 | 12.5 | 215 | 48 | 62 | 24 | 52 | 58 | 6.2 |

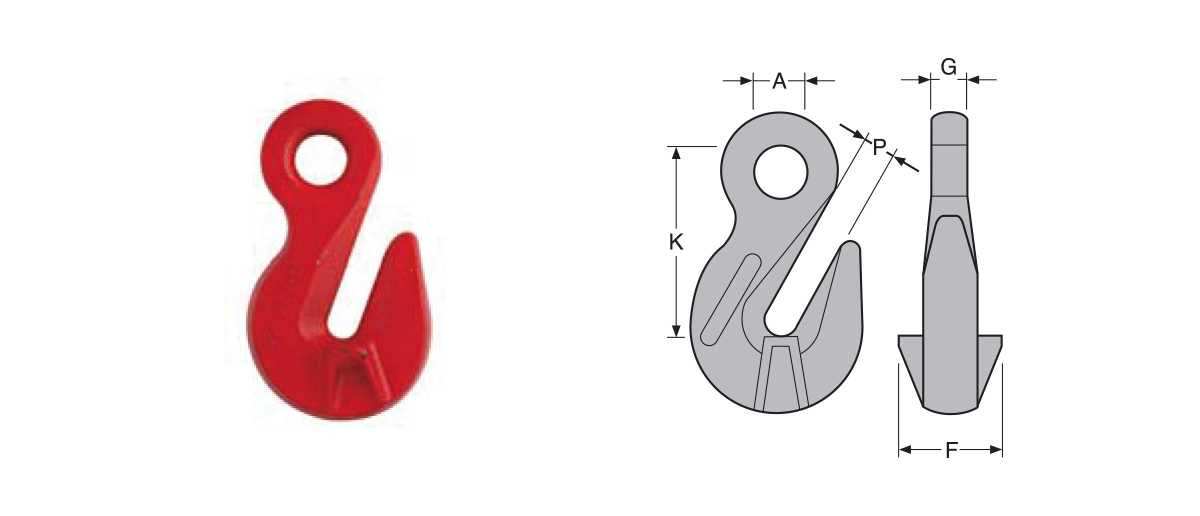

G80 EG훅크
◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Size (mm) |
S.W.L (T) |
Dimensions (mm) | Weight (kg) |
|||
|---|---|---|---|---|---|---|
| L | P | A | K | |||
| 6-8/ | 1.12 | 80 | 8 | 7.5 | 42 | 0.2 |
| 7-8 | 2 | 100 | 10.8 | 12 | 55 | 0.28 |
| 10-8 | 3.15 | 120 | 13.5 | 12.5 | 75 | 0.73 |
| 13-8 | 5.3 | 160 | 16.5 | 14.5 | 92 | 1.6 |
| 16-8 | 8.2 | 180 | 19.2 | 19 | 98 | 2 |
| 18/20-8 | 12.5 | 220 | 22 | 23.5 | 113 | 4.25 |
| 22 | 15 | 260 | 27 | 26.5 | 140 | 9.8 |
| 26 | 21.1 | 300 | 30 | 29 | 170 | 11.5 |
