chain component
체인 부속

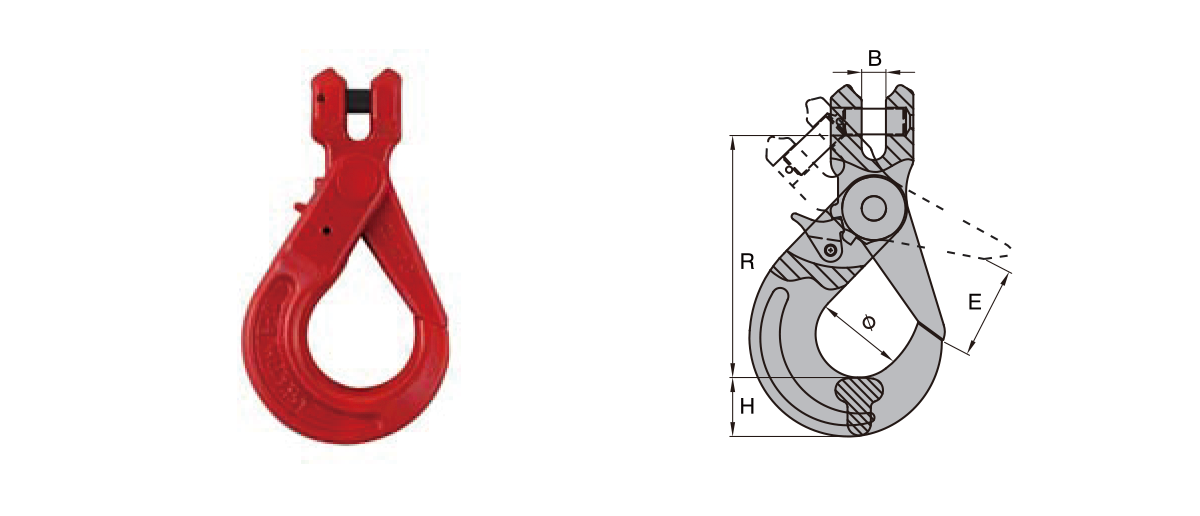

- 안전레치훅/클레비스형
고객의 완벽한 사업을 위한 최고의 제품
◎ 기계의 비정상적인 부하와 다양한 상황의 하중에 대해 용이하게 사용할 수 있다.
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ Minimum Breaking Load = 4 × Safety Working Load
| Size (mm) |
S.W.L (T) |
B.T.L (T) |
Dimensions (mm) | Weight (kg) |
||||
|---|---|---|---|---|---|---|---|---|
| E | B | H | ∅ | R | ||||
| 6 | 1.12 | 4.48 | 29 | 8.5 | 19.5 | 34 | 95.5 | 0.5 |
| 7/8 | 2 | 8 | 34 | 9.5 | 24 | 46 | 121 | 0.8 |
| 10 | 3.15 | 12.6 | 44 | 12 | 28.5 | 56 | 146 | 1.5 |
| 13 | 5.3 | 21.2 | 52 | 15 | 40 | 69 | 182 | 2.8 |
| 16 | 8 | 32 | 60 | 18 | 50.5 | 86 | 218 | 5.6 |
| 20 | 12.5 | 50 | 83 | 25 | 55 | 100 | 240 | 7.5 |
| 22 | 15 | 60 | 88 | 25.5 | 67 | 98 | 276.5 | 11.5 |
| 26 | 21.2 | 84.8 | 95.5 | 30 | 75 | 110 | 310.5 | 18.5 |
| 32 | 21.5 | 126 | 160 | 36 | 97 | 166 | 411.5 | 49.1 |
