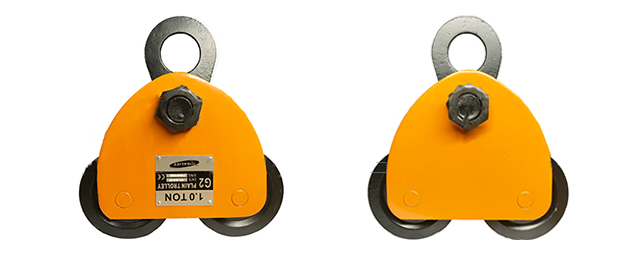

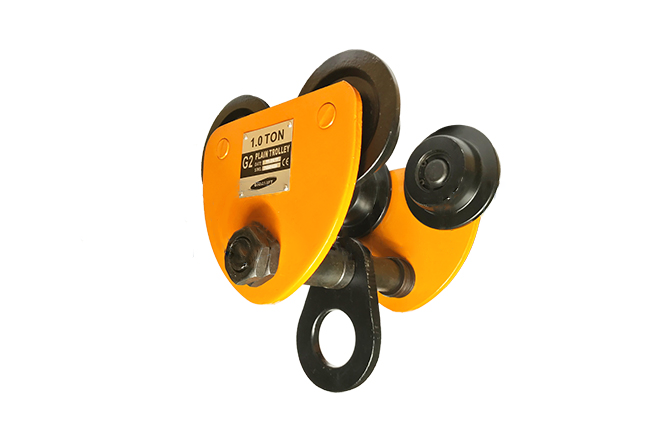

트로리 - G2 플레인트로리
고객의 완벽한 사업을 위한 최고의 제품
설명

◎ 두꺼운 강판프레임 제작
◎ 베어링 시스템으로 부드러운 이동
◎ 간단한 디자인으로 조립분해 용이

모델명 용량
(ton)
테스트용량
(ton)
빔사이즈
(mm)
자중
(kg)
MPT 05 0.5 0.75 75~125 4.6
MPT 10 1 1.5 75~125 7.4
MPT 20 2 3 100~150 11.9
MPT 30 3 4.5 100~125 20
MPT 50 5 7.5 125~175 32.1
MPT 100 10 15 125~210 91

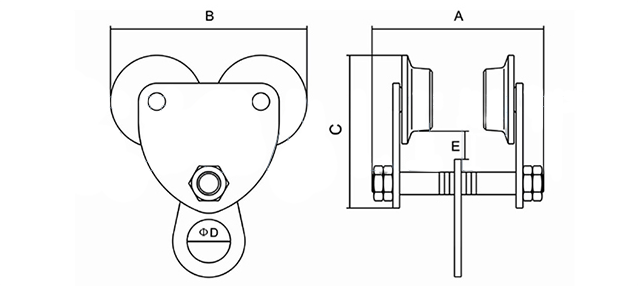

도면 및 재원
모델명 A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
MPT 05 200 170 134.5 35 19.5
MPT 10 210 204 164 44 18.25
MPT 20 242 233 180 60 21
MPT 30 262 279 224.5 70 17
MPT 50 297 306 252 80 16.5
MPT 100 410 389 383.5 80 48
