윈치 - 미니윈치 / 폴리맨
고객의 완벽한 사업을 위한 최고의 제품

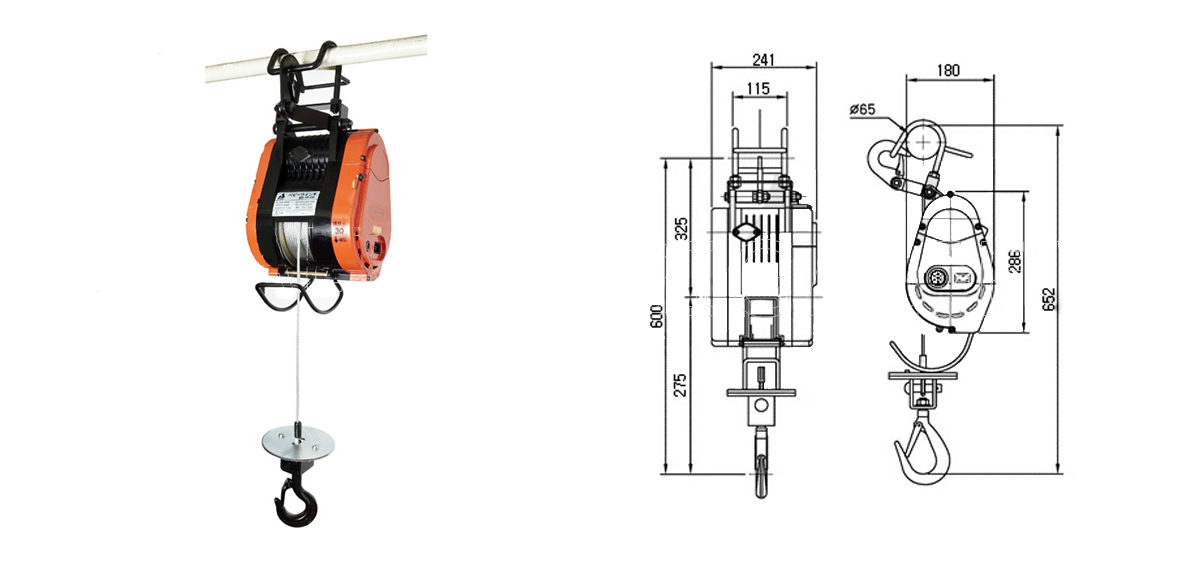

GT 250A-300A (1홀) 일체형버튼

원할한 작업을 위해 소형화 경량화 윈치 탈부탁이 간편한 윈치입니다.
◎ 성능이 입증된 미니윈치
◎ 상 안전리미트 장착
◎ 바이메탈(온도감지센서) 장착
◎ 일체형 비상버튼스위치 장착(1구)
◎ 하증검사로 안전성 보장

모델
(model)
용량
(kg)
속도
(m/min)
모터
(w)
와이어
(mm/m)
전압
(50/60hz)
자중
(kg)
GT-250A 250 22 1300 5 X 30 단상 220V 16
GT-300A 300 22 1800 5 X 30 단상 220V 17

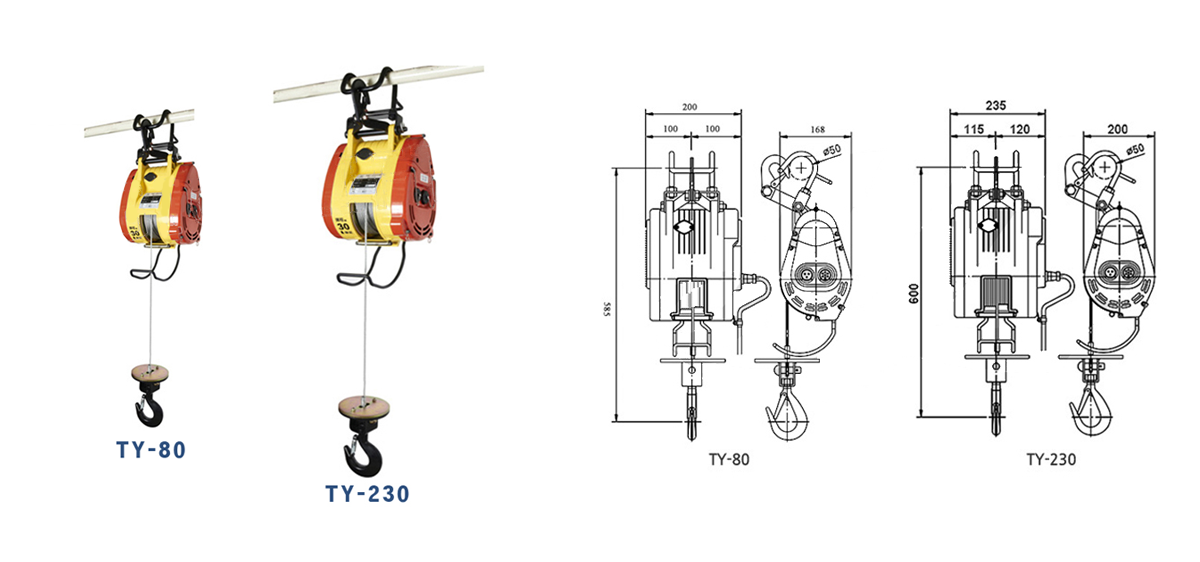

도요야마 미니윈치

국내외에서 성능이 입증된 토요야마 미니윈치
◎ 휴대용 윈치로 사용에 편리
◎ 220V전용 아마추어 사용으로 강력한 파워
◎ 하중검사로 안전성 보장
◎ 상하 리미트장착
◎ Power up 초경량, 초강력 Power winch!

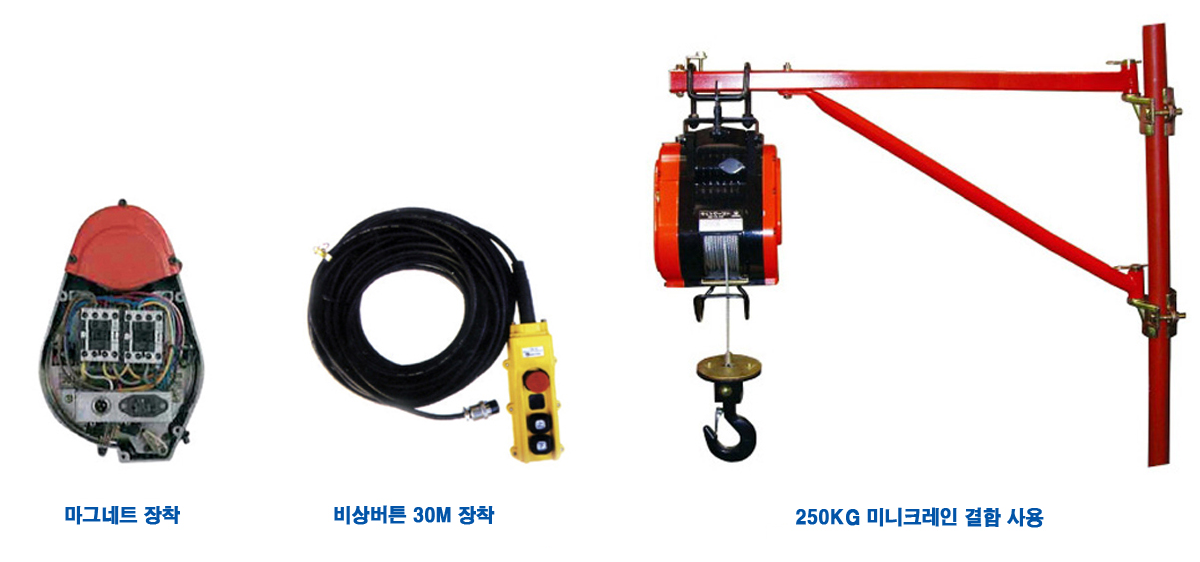

◎ 250Kg 미니크레인 결합 사용가능

모델
(model)
용량
(kg)
속도
(m/min)
모터
(kw)
와이어
(mm/m)
전압
(50/60hz)
자중
(kg)
TY-80 80 25 ~ 30 800 4.0 X 24 단상 220V 9
TY-230 230 18 ~ 23 1300 4.8 X 31 단상 220V 16

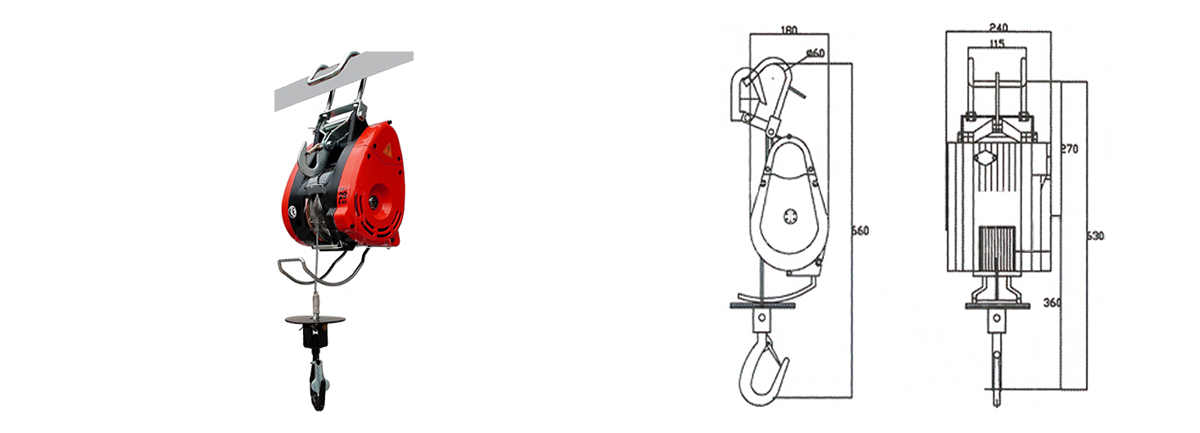

슈퍼미니윈치

◎ 마그네트 콘트롤 시스템 사용
◎ 신세대 감각의 소형 경량의 슈퍼미니윈치는 강력한 힘과 편리한 이동성으로 소비자 만족
◎ 경량의 소재를 이용하여 이동 및 설치가 용이
◎ DC모터를 채용하여 강력한 힘을 발휘
◎ 220V전용 아마추어 사용으로 강력한 파워
◎ 하중검사로 안전성 보장
◎ 국내는 물론 일본에서도 성능이 입증된 슈퍼미니윈치
◎ 마그네트 타입으로 스위치선 100m도 가능

모델
(model)
용량
(kg)
속도
(m/min)
모터
(kw)
와이어
(mm/M)
전압
(50/60hz)
자중
(kg)
SR-250 250 23 ~ 30 1300 5mm X 30M 단상 220V 16
SR-300 300 15 ~ 23 1500 5mm X 30M 단상 220V 16.5
폴리맨 CSW-3060
설명

작업길이에 제한이 없으며, 훅크(Hook)만 걸 수 있다면 수직, 수평, 경사 등의 어떠한 환경에서도 신속ㆍ편리하게 능률적인 작업을 할 수 있습니다. 케이블-카와 같은 운반기능, 감속기의 기어자체가 역회전 방치 브레이크 기능이 있습니다. 모터의 전원을 차단시 일정 순간 계속 회전하려는 모터 축의 자전 방지를 위한 사용환경에 따라 자체 브레이크가 달린 모터가 사용될 수 있습니다.

구분 권상하중 작업속도
(m/min)
중량
(kg)
작업거리

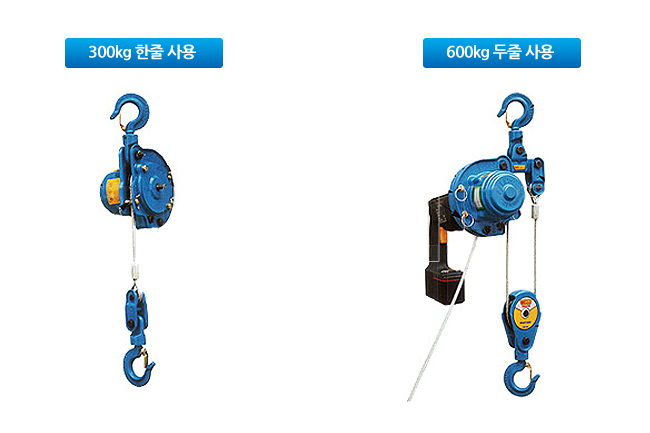

한줄사용 300kg 6.0(무부하) / 3.75(최대부하) 3.5kg
두줄사용 600kg 3.0(무부하) / 1.85(최대부하) 5.95kg
작업속도는 전기식 핸드드릴 사용기준임
와이어로프 : 4.76mm 항공기용 와이어로프(7x19), 12M, 소켓, 훅, 앤드스토퍼, 1.6kg
두줄 사용시 부품 : 두줄용 훅 커버, 시브(도르레)
선택사항 전기식 핸드드릴 220V / 단상, 550W, 3000rpm(Max), 정역기능
충전식 핸드드릴 3/8" (10cm), 12/9.6VDC, 최대토크:230in./lb.이상, 정역기능
AC 모터 220V / 단상, 1500W, HZ60/50, 5200rpm(Max), 정역기능

참고
- 느린 작업 속도가 필요하거나 전기가 없는 장소에서의 작업시에는 충전식 핸드드릴을 사용하여 주세요.
- 빠른 작업속도가 필요하거나 높은 곳에서의 작업시에는 AC 모터를 장착하여 사용하시면 더욱 효율적입니다.
- AC 모터는 탈ㆍ부착이 용이합니다.
- 본 제품은 전기식 핸드드릴, 충전식 핸드드릴, AC 모터 등 모든 종류의 동력 사용이 가능합니다.

고도에 따른 Lifting 하중 제한
구분 10m 이하 10m 20m 30m 40m 50m
한줄사용 300kg 285kg 270kg 255kg 240kg 255kg
두줄사용 600kg 570kg 540kg 510kg 480kg 450kg

주의
- 충분한 Lifting 능력은 되나 안전을 위해서 위의 사항을 지켜 주십시오.
- 우천시, 눈이 올 때, 바람이 불 때, 어두울 때는 안전상 실내에서만 사용하여 주십시오.
- 고가(2,000만원 이상)의 장비를 운반하는 행위는 금합니다.
- 사람이 타는 행위를 절대 급합니다.
- 핸드드릴 사용시 150kg 이상은 금합니다.

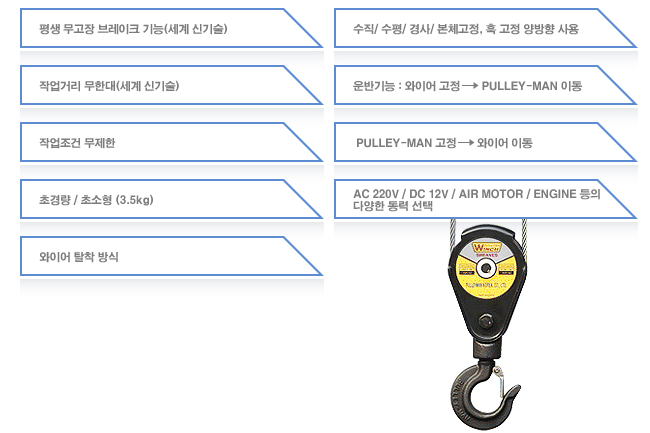

특징

◎ 무제한 작업거리, 무제한 작업 방향
◎ 다기능, 소형 및 경량화에 의한 다양한 응용성
◎ 간편한 설치 및 해체, 간단한 구조
◎ 간단한 구조, 우수한 사용환경 대응력
◎ 경제적 효과

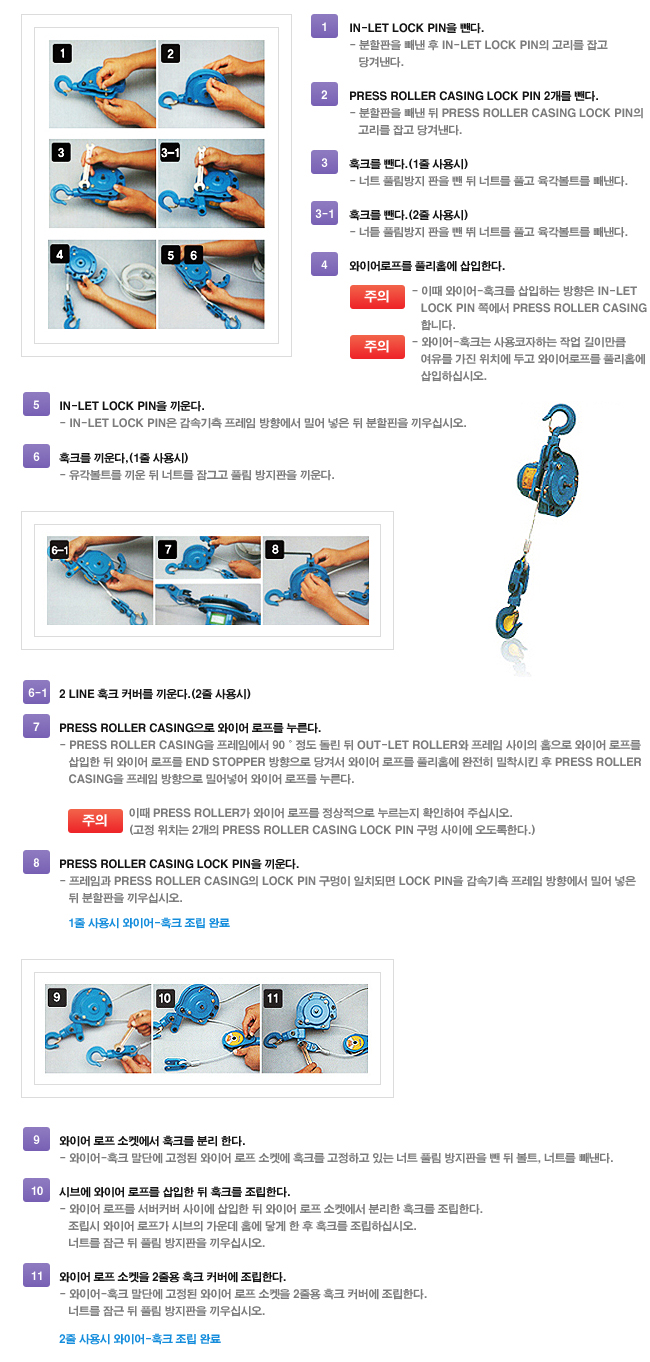

조립방법

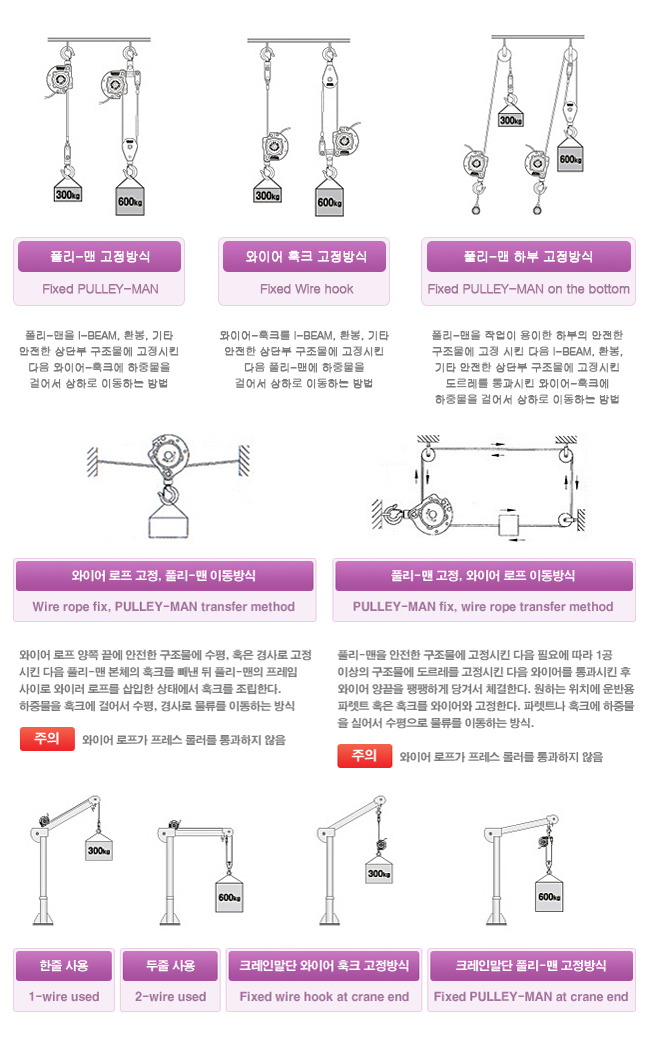

와이어-훅크의 활용 예

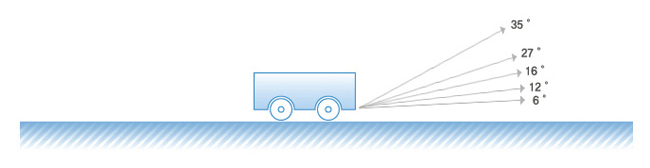

편명상에서 구름바퀴를 가진 물체를 당길때 경사별 최대하중(kg)
Maximum weight by tilts when drawing a subject with wheels on the plane(kg)

아래의 사용 방식은 360˚ 어떠한 위치에서도 작업이 가능합니다.
You can apply above methods at any position, even at 360˚

사용 와이어 수
(Used Wire Number)
한줄사용
(1-Wire)
두줄사용
(2-Wire)
경사별 최대하중
Max.
Weights by Tilts
1,500kg(3,300lbs) 3,000kg(6,600lbs)
12˚ 975kg(2,150lbs) 1,950kg(4,300lbs)
16˚ 825kg(1,825lbs) 1,650kg(3,640lbs)
27˚ 585kg(1,290lbs) 1,170kg(2,580lbs)
35˚ 450kg(990lbs) 900kg(1,980lbs)
